Funzionamento manuale e allineamento
14.7 Compensazione della posizione obliqua del pezz
o con il sist
ema
di
tastat
ur
a 3D

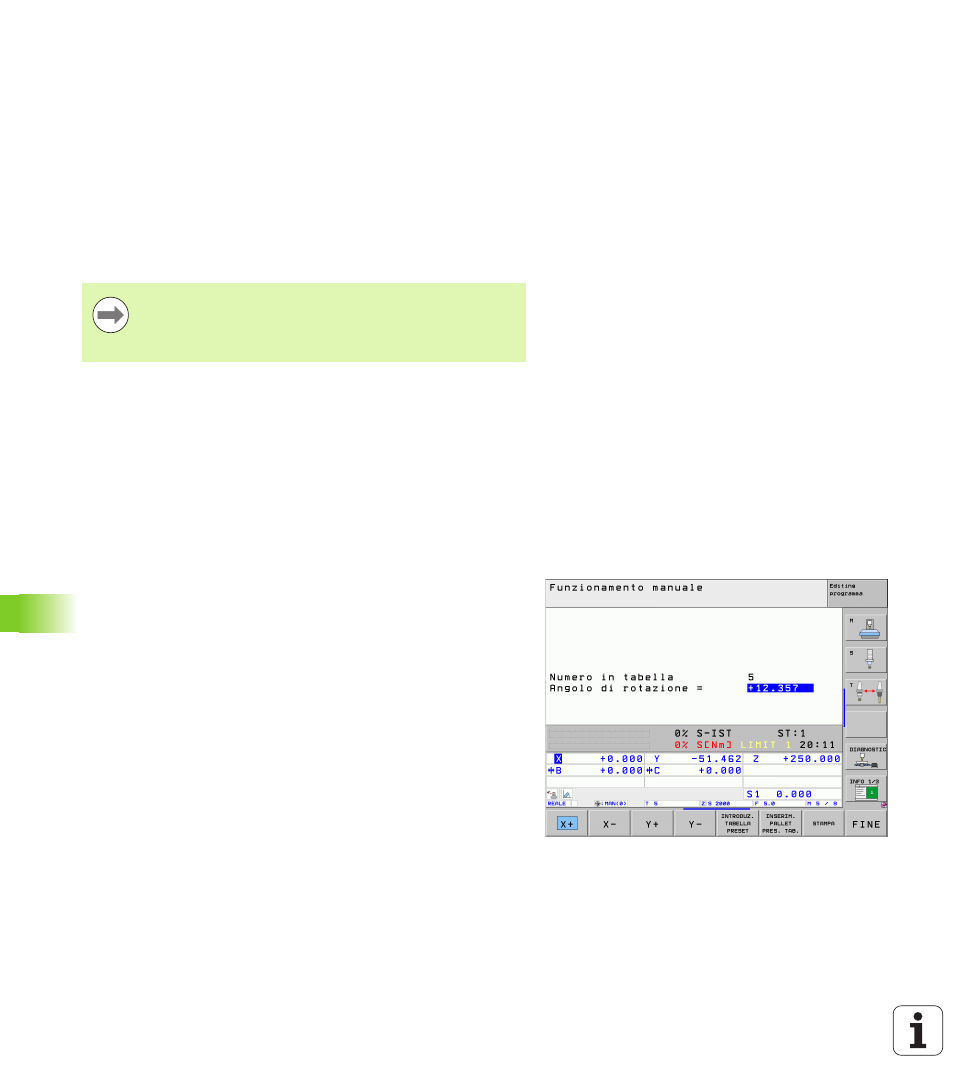

Memorizzazione della rotazione base nella
tabella Preset
U
Dopo la tastatura, inserire il numero Preset nel campo di immissione
Numero in tabella:
in cui il TNC deve memorizzare la rotazione
base attiva
U
Premere il softkey INTRODUZ. TABELLA PRESET per memorizzare
la rotazione base nella tabella Preset
Memorizzazione della rotazione base nella
tabella Preset pallet
U
Dopo la tastatura, inserire il numero Preset nel campo di immissione
Numero in tabella:
in cui il TNC deve memorizzare la rotazione
base attiva
U
Premere il softkey INSERIM. PALLET PRES. TAB. per memorizzare
la rotazione base nella tabella Preset
Il TNC visualizza un Preset pallet attivo nell'indicazione di stato
supplementare (vedere "Informazioni generali sui pallet (scheda PAL)"
a pagina 84).
Visualizzazione della rotazione base
Dopo la riselezione di TASTARE ROT l'angolo della rotazione base
verrà visualizzato nel campo di indicazione dell'angolo di rotazione. Il
TNC visualizza l'angolo di rotazione anche nell'indicazione di stato
supplementare (STATO POS.)
Nell'indicazione di stato verrà visualizzato un simbolo per la rotazione
base quando il TNC sposta gli assi della macchina secondo la rotazione
base.
Disattivazione della rotazione base
U
Selezione della funzione di tastatura: premere il softkey TASTARE
ROT
U
Introdurre l'angolo di rotazione "0" e confermarlo con il tasto ENT
U
Conclusione della funzione di tastatura: premere il tasto END
Per poter salvare una rotazione di base nella tabella Preset
pallet, è necessario attivare un Preset zero prima
dell'operazione di tastatura. Un Preset zero contiene in
tutti gli assi della tabella Preset la registrazione 0!
