380 Programmazione: funzioni speciali
1
1
.3 Contr
o
llo dei dispositivi di
ser
raggio (opzione sof
tw
a
re
)

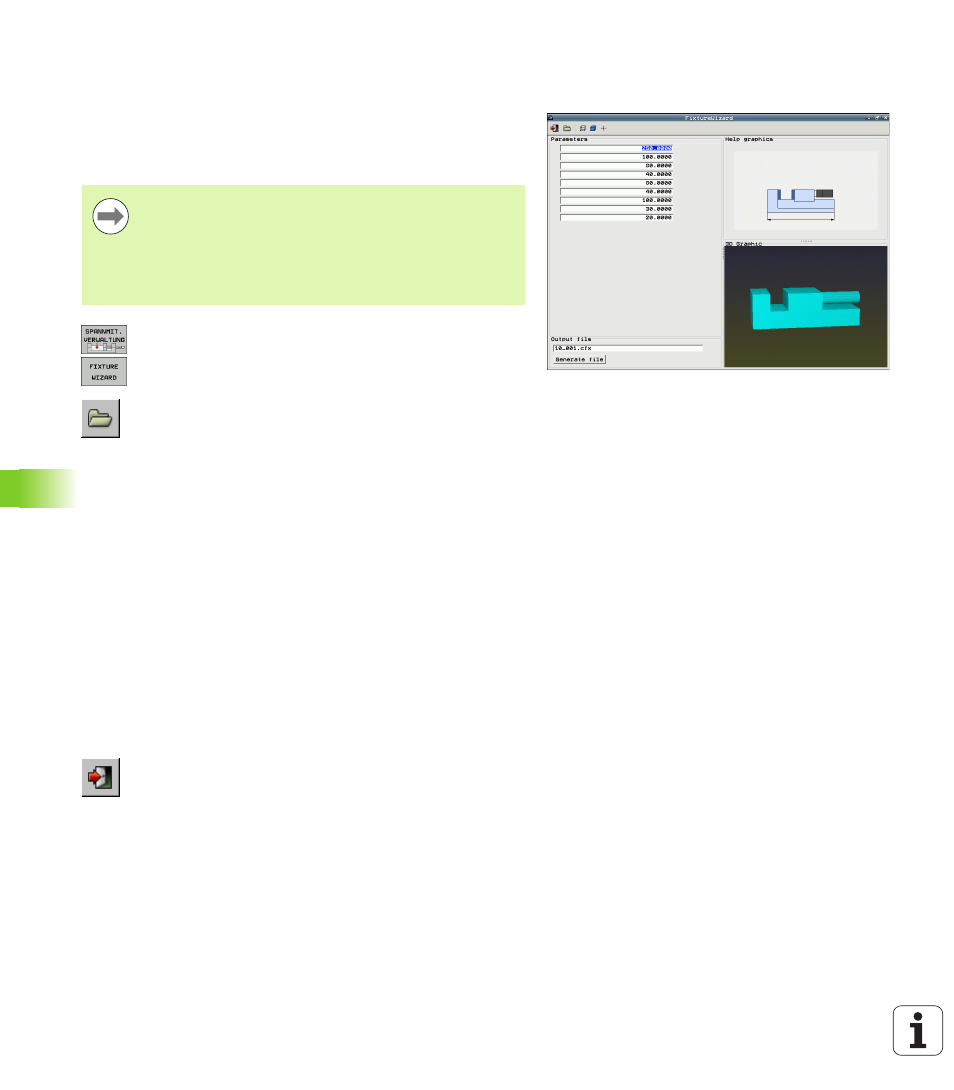

Parametrizzazione dei dispositivi di serraggio:
FixtureWizard
FixtureWizard consente di creare un dispositivo di serraggio dalle
dimensioni esatte sulla base del modello. HEIDENHAIN mette a
disposizione sul proprio sito web modelli dei dispositivi di serraggio
che possono essere forniti anche dal costruttore della macchina.
U Richiamare la Gestione dispositivi di serraggio
U Avviare FixtureWizard: il TNC apre il menu per la
parametrizzazione di modelli di dispositivi di serraggio
U Selezionare il modello del dispositivo di serraggio: il
TNC apre la finestra per la selezione di un modello (file
con estensione CFT)
U Selezionare con il mouse il modello del dispositivo di
serraggio che si desidera parametrizzare, confermare
con il tasto Apri
U Inserire tutti i parametri del dispositivo di serraggio
rappresentato nella finestra sinistra, spostare il
cursore con i relativi tasti sul successivo campo di
immissione. Dopo aver immesso il valore il TNC
aggiorna la vista 3D del dispositivo di serraggio nella
finestra in basso a destra. Qualora disponibile, il TNC
visualizza nella finestra in alto a destra una grafica di
supporto con la rappresentazione grafica del
parametro del dispositivo di serraggio da inserire
U Inserire il nome del dispositivo di serraggio
parametrizzato nel campo di immissione File di
output
e confermare con il pulsante Crea file. Non è
necessario inserire alcuna estensione (CFX per
dispositivi di serraggio parametrizzati)
U Uscire da FixtureWizard
Prima di avviare FixtureWizard è necessario copiare sul
TNC il modello del dispositivo di serraggio da
parametrizzare!
FixtureWizard è disponibile in alternativa anche come PC
Tool separato, se si desidera non parametrizzare
direttamente sul controllo i propri dispositivi di serraggio.
