458 Programmazione: lavorazione a più assi
12.4 FUNCTION TCPM (opzione sof
tw
a
re
2)
12.4 FUNCTION TCPM (opzione
software 2)

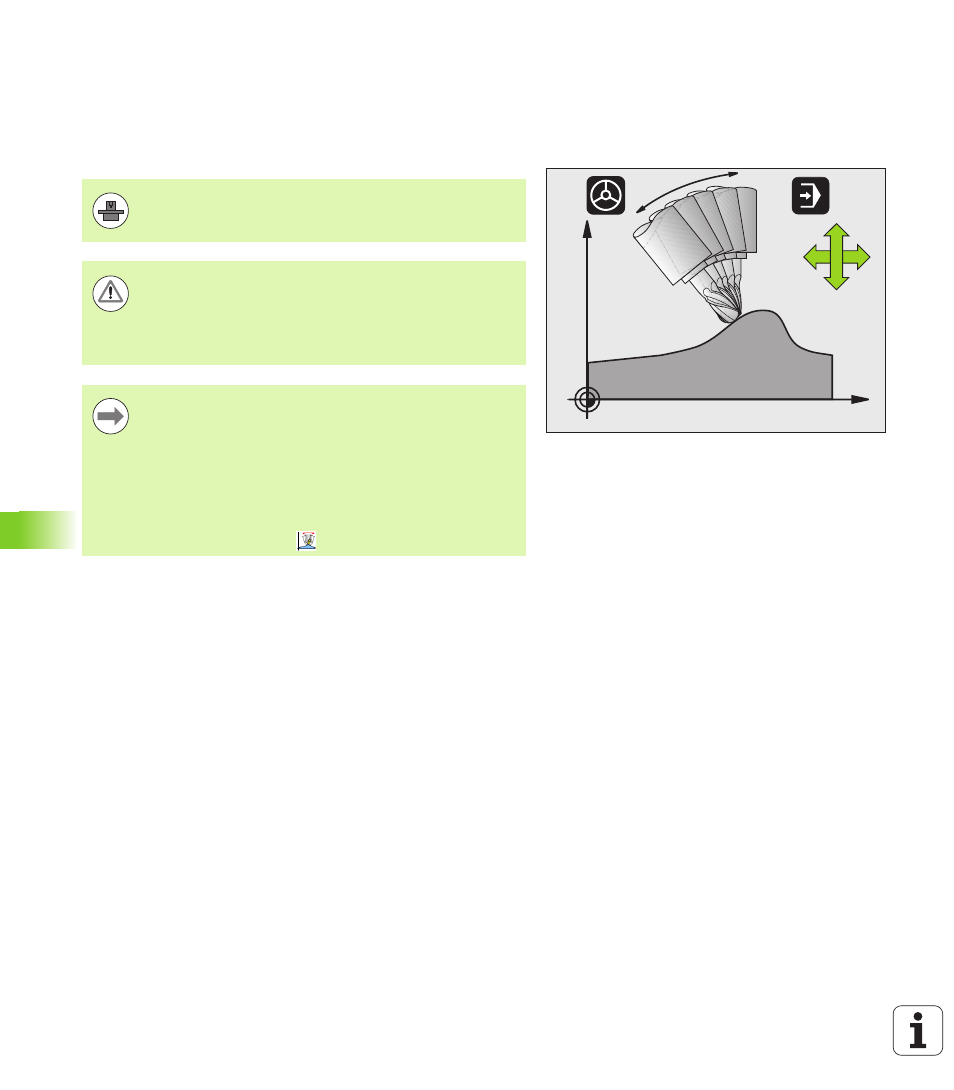

Funzione
FUNCTION TCPM è uno sviluppo della funzione M128, con cui si può
definire il comportamento del TNC nel posizionamento di assi rotativi.
A differenza di M128, con FUNCTION TCPM è possibile definire
autonomamente il comportamento di diverse funzionalità:
„ comportamento dell'avanzamento programmato: F TCP / F CONT
„ interpretazione delle coordinate di asse rotativo programmate nel
programma NC: AXIS POS / AXIS SPAT
„ tipo di interpolazione tra la posizione di partenza e quella finale:
PATHCTRL AXIS
/ PATHCTRL VECTOR
X
Z
B
Z
X
La geometria della macchina deve essere definita dal
costruttore in parametri macchina oppure in tabelle di
cinematica.
Pericolo di collisione per assi rotativi con dentatura
Hirth!
Modificare la posizione dell'asse rotativo unicamente dopo
aver portato l'utensile fuori ingombro. Il ritiro dalla
dentatura potrebbe altrimenti danneggiare il profilo.
Prima di eseguire posizionamenti con M91 oppure M92 e
prima di un TOOL CALL: annullare FUNCTION TCPM.
Per evitare lesioni del profilo, con FUNCTION TCPM si
dovrebbero utilizzare solo frese a raggio frontale.
La lunghezza dell'utensile deve essere riferita al centro
della sfera della fresa a raggio frontale.
Se è attiva FUNCTION TCPM, il TNC visualizza nell'indicazione
di posizione il simbolo
.
