14.2 Spostament
o degli assi macc
hina
Volantino elettronico HR 420
A differenza del volantino HR 410, il volantino portatile HR 420 è
equipaggiato con un display sul quale vengono visualizzate diverse
informazioni. Inoltre con i softkey del volantino si possono eseguire
importanti funzioni di programmazione, ad es. impostare le origini o
inserire ed eseguire funzioni M.
Non appena il volantino è stato attivato per mezzo del tasto di
attivazione, non è più possibile alcun comando tramite il pannello
operativo. il TNC indica questo stato sul proprio schermo mediante
una finestra in primo piano.

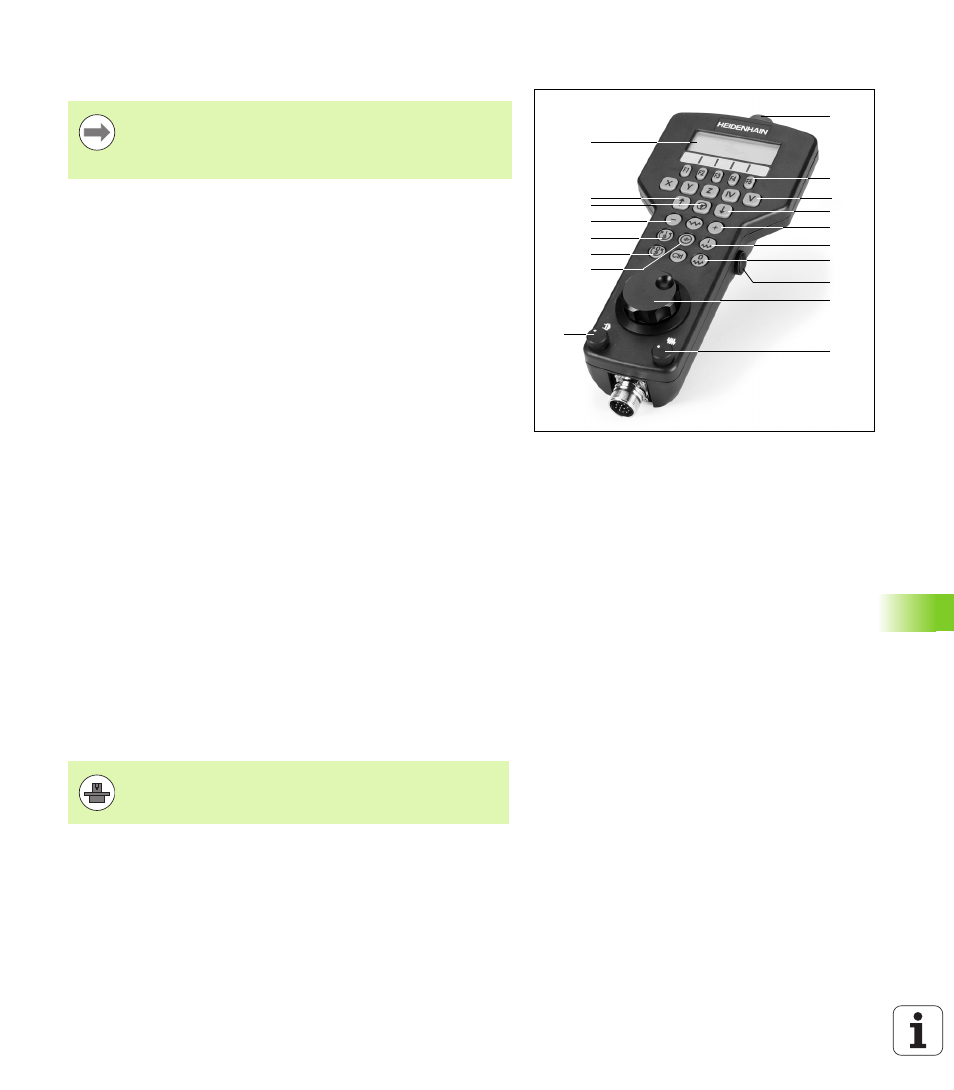

Il volantino HR 420 dispone dei seguenti elementi di comando:
Lo spostamento con il volantino è possibile – con funzione M118 attiva
– anche durante l'esecuzione di un programma.
2
5
7
8
1
3
4
6
7
9
11
12
14
16
15
13
10
6
Il volantino HR 420 è indispensabile se si intende
impiegare la funzione Correzione del posizionamento con
il volantino nell'asse virtuale (vedere "Asse virtuale VT" a
pagina 396).
1 Tasto ARRESTO D'EMERGENZA
2 Display del volantino per la visualizzazione di stato e la selezione
di funzioni
3 Softkey
4 Tasti di selezione degli assi
5 Tasto di attivazione del volantino
6 Tasti cursore per definire la sensibilità del volantino
7 Tasto di direzione in cui il TNC sposta l'asse selezionato
8 Inserimento del mandrino (funzione correlata alla macchina)
9 Disinserimento del mandrino (funzione correlata alla macchina)
10 Tasto "Generazione blocco NC"
11 Avvio NC
12 Arresto NC
13 Tasto di consenso
14 Volantino
15 Potenziometro del numero di giri del mandrino
16 Potenziometro di avanzamento
Il costruttore della macchina può mettere a disposizione
funzioni supplementari per il volantino HR 420. Consultare
il manuale della macchina
