510 Funzionamento manuale e allineamento
14.2 Spostament
o degli assi macc
hina
Display

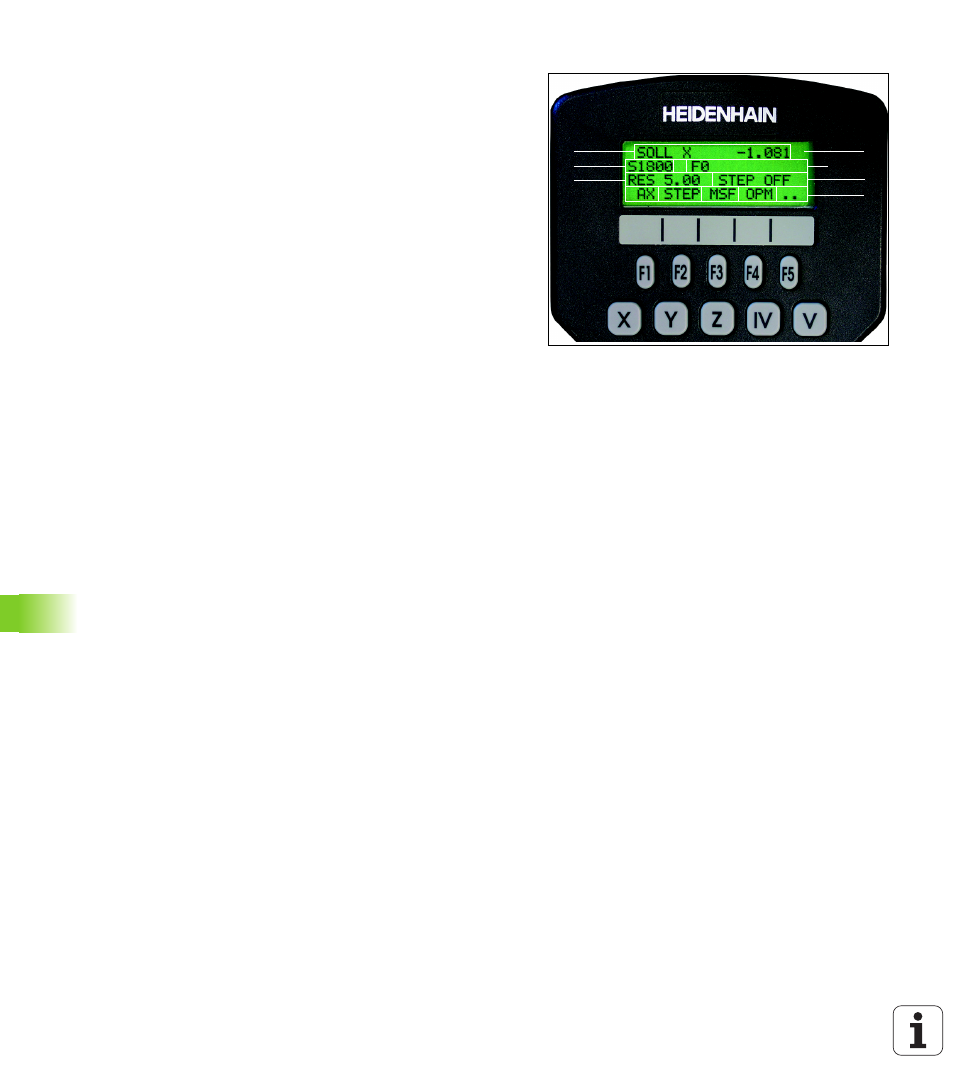

Il display del volantino (vedere la figura) è formato da 4 righe. In esse
il TNC visualizza le seguenti informazioni:
Selezione dell'asse da spostare
Gli assi principali X, Y e Z, e due altri assi definibili dal costruttore della
macchina possono essere attivati direttamente tramite i tasti di
selezione. Se si desidera selezionare l'asse virtuale VT, oppure la
macchina dispone di altri assi, procedere come segue:
U Premere il softkey del volantino F1 (AX): il TNC visualizza sul display
del volantino tutti gli assi attivi. L'asse attivo al momento lampeggia
U Selezionare l'asse desiderato con il softkey del volantino F1 (->)
oppure F2 (<-) e confermare con il softkey del volantino F3 (OK)
Impostazione della sensibilità del volantino
La sensibilità del volantino definisce il percorso che un asse deve
compiere per un giro del volantino. Le sensibilità definibili sono
impostate in modo fisso e possono essere selezionate direttamente
tramite i tasti cursore del volantino (solo se non è attivo l'incremento).
Sensibilità impostabili: 0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20
[mm/giro oppure gradi/giro]
1
3
8 2
da 4 a 7
9
10
1 NOMIN X+1.563 : tipo di visualizzazione di posizione e posizione
dell'asse selezionato
2 * : STIB (controllo in funzione)
3 S1000 : numero giri corrente del mandrino
4 F500 : avanzamento corrente, con cui l'asse selezionato viene
spostato al momento
5 E : errore presente
6 3D : la funzione Rotazione piano di lavoro è attiva
7 2D : la funzione Rotazione base è attiva
8 RES 5.0 : risoluzione del volantino attiva. Percorso in mm/giro
(°/giro per assi rotativi), che l'asse selezionato esegue per un giro
del volantino
9 STEP ON oppure OFF: posizionamento incrementale attivo oppure
inattivo. In caso di funzione attiva, il TNC visualizza anche il passo
di spostamento attivo
10 Livello softkey: selezione di diverse funzioni, descrizione nei
paragrafi successivi
