6.3 Avvicinamento e distacco a/da
un profilo
Panoramica: forme di traiettoria per
l'avvicinamento e il distacco al/dal profilo
Le funzioni APPR (ingl. approach = avvicinamento) e DEP (ingl.
departure = distacco) vengono attivate con il tasto APPR/DEP. In
seguito si possono selezionare mediante softkey le seguenti forme di
traiettoria.
Avvicinamento e distacco da una traiettoria elicoidale
Nell'avvicinamento e nel distacco da una traiettoria elicoidale l'utensile
si sposta sul prolungamento della traiettoria elicoidale, raccordandosi
tangenzialmente al profilo su una traiettoria circolare. Per la
programmazione utilizzare le funzioni APPR CT oppure DEP CT.

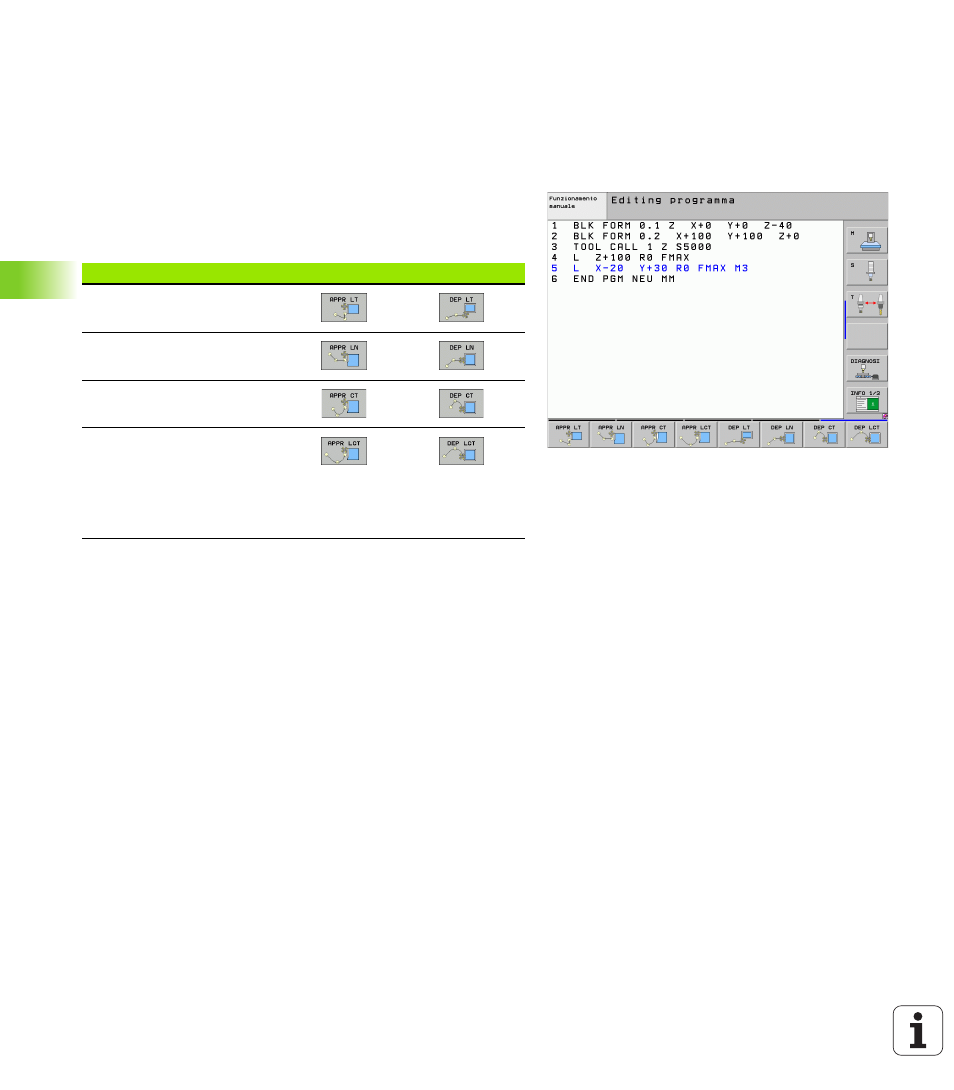

Funzione Avvicinamento Distacco
Retta con raccordo tangenziale
Retta perpendicolare al punto di
profilo
Traiettoria circolare con raccordo
tangenziale
Traiettoria circolare con raccordo
tangenziale al profilo,
avvicinamento e distacco su un
segmento a raccordo tangenziale
da/verso un punto ausiliario
esterno al profilo.
