522

Funzionamento manuale e allineamento

14.4 Impostazione or

igine senza sist

ema di tastat

ur

a 3D

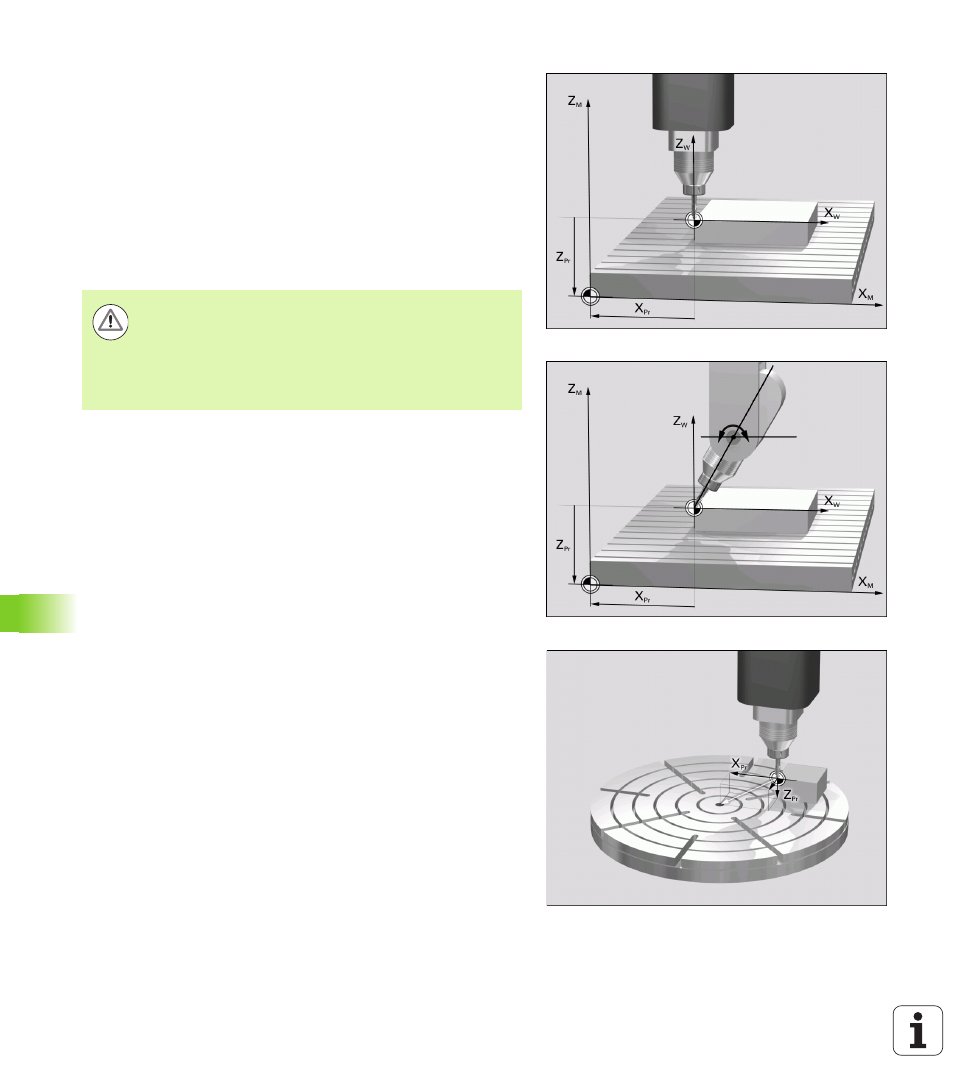

Spiegazione dei valori memorizzati nella tabella Preset

„

Macchina semplice con tre assi senza dispositivo orientabile
Il TNC memorizza nella tabella Preset la distanza dall'origine del
pezzo all'indice di riferimento (tenendo conto del segno)

„

Macchina con testa orientabile
Il TNC memorizza nella tabella Preset la distanza dall'origine del
pezzo all'indice di riferimento (tenendo conto del segno)

„

Macchina con tavola rotante
Il TNC memorizza nella tabella Preset la distanza dall'origine del
pezzo al centro della tavola (tenendo conto del segno)

„

Macchina con tavola rotante e testa orientabile
Il TNC memorizza nella tabella Preset la distanza dall'origine del
pezzo al centro della tavola

Attenzione, pericolo di collisioni!

Tenere presente che, durante lo spostamento di un
divisore sulla tavola della macchina (realizzato
modificando la descrizione cinematica), vengono
eventualmente spostati anche i Preset che non sono in
diretta correlazione con il divisore.
