11.3 Controllo dei dispositivi di
serraggio (opzione software)

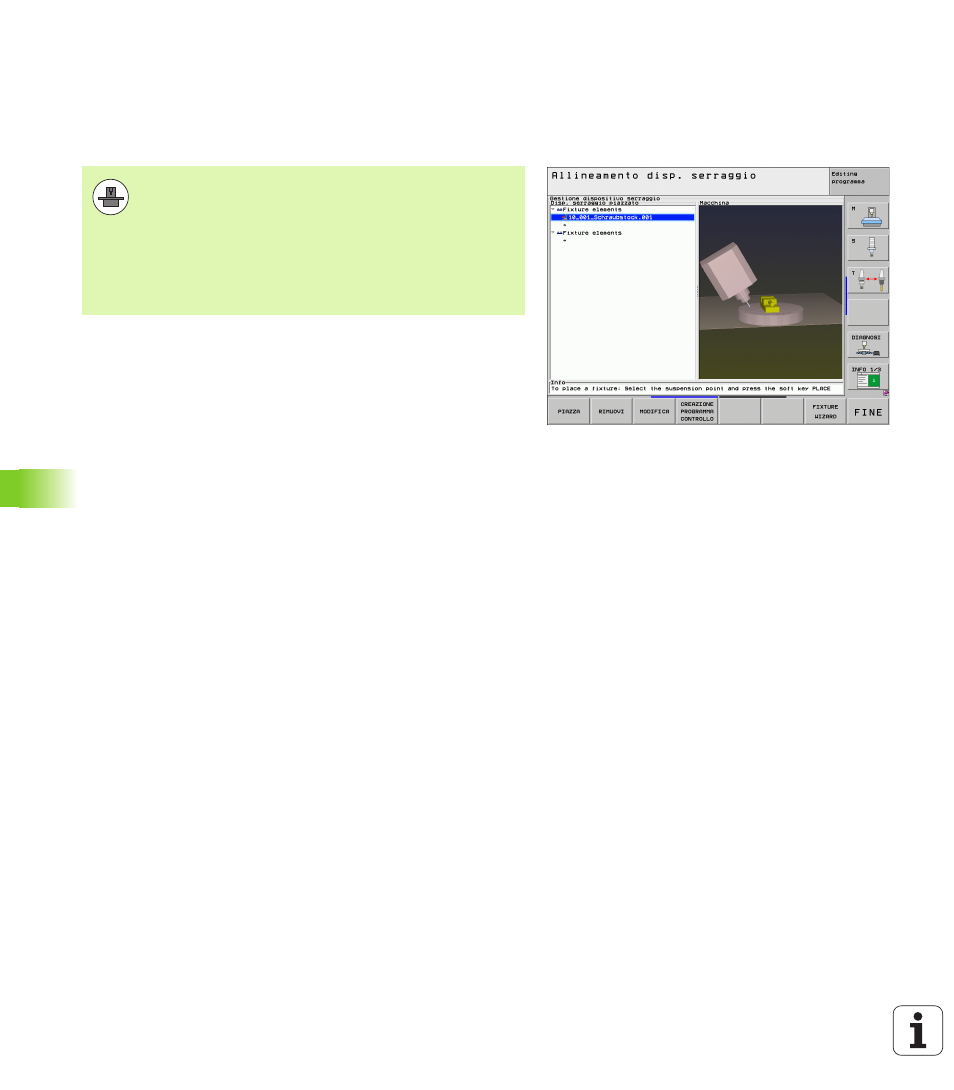

Principi fondamentali
Piazzare semplici dispositivi di serraggio nell'area di lavoro della
macchina mediante la Gestione dispositivi di serraggio in
Funzionamento manuale per realizzare un controllo anticollisione tra
utensile e dispositivo di serraggio.
Per poter piazzare dispositivi di serraggio sono necessarie diverse
passi.
„ Preparazione del modello di dispositivo di serraggio
HEIDENHAIN mette a disposizione sul sito web HEIDENHAIN
modelli di dispositivi di serraggio quali morse a vite o mandrini
autocentranti in una libreria di dispositivi di serraggio (vedere
"Modelli di dispositivi di serraggio" a pagina 379), che sono stati
creati con software per PC (KinematicsDesign). Il costruttore della
macchina può definire ulteriori modelli di dispositivi di serraggio e
predisporli. I modelli dei dispositivi di serraggio presentano
l'estensione cft
„ Parametrizzazione dei dispositivi di serraggio: FixtureWizard
Con FixtureWizard (fixture = ingl.: dispositivo di serraggio) si
definiscono le dimensioni precise del dispositivo di serraggio
mediante parametrizzazione del modello. FixtureWizard, disponibile
come PC Tool specifico e anche all'interno della Gestione dispositivi
di serraggio, genera un dispositivo di serraggio piazzabile con
dimensioni concrete da definire (vedere "Parametrizzazione dei
dispositivi di serraggio: FixtureWizard" a pagina 380). I dispositivi di
serraggio piazzabili presentano l'estensione cfx
„ Piazzamento dei dispositivi di serraggio sulla macchina
In un menu interattivo il TNC guida l'operatore nell'operazione di
misurazione vera e propria. La misurazione consiste essenzialmente
nell'esecuzione delle diverse funzioni di tastatura sul dispositivo di
serraggio e nell'immissione di grandezze variabili, ad esempio la
distanza delle ganasce di una morsa a vite (vedere "Piazzamento dei
dispositivi di serraggio sulla macchina" a pagina 382)
„ Controllo della posizione del dispositivo di serraggio misurato
Dopo aver piazzato il dispositivo di serraggio, è possibile creare
all'occorrenza con il TNC un programma di misura che consente di
confrontare la posizione reale del dispositivo di serraggio piazzato
con la posizione nominale. In caso di eccessivi scostamenti tra
posizione nominale e posizione reale il TNC visualizza il messaggio
di errore (vedere "Controllo della posizione del dispositivo di
serraggio misurato" a pagina 384)
Per poter utilizzare il controllo dei dispositivi di serraggio, il
costruttore della macchina deve aver definito nella
descrizione della cinematica i punti di posizionamento
ammessi. Consultare il manuale della macchina!
La macchina in uso deve disporre di un sistema di tastatura
3D automatico per la misurazione dei pezzi, altrimenti non
è possibile piazzare sulla macchina il dispositivo di
serraggio.
