8
Generalità

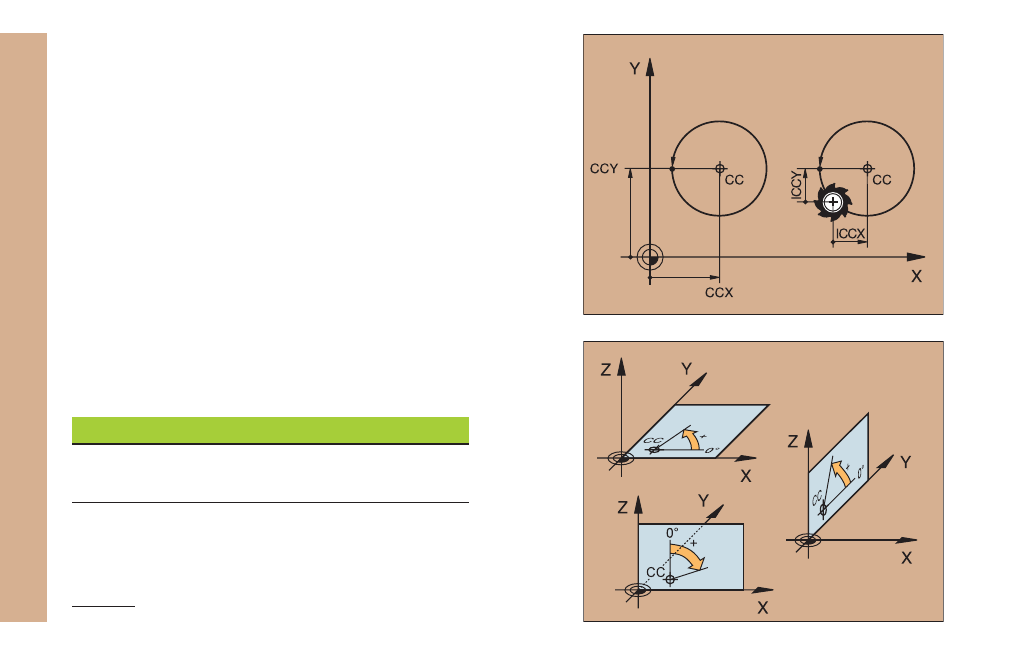

Centro del cerchio e polo: CC
Il centro del cerchio CC deve essere introdotto per la programmazione
di traiettorie circolari con la funzione di traiettoria C (vedi pagina 17).
CC viene utilizzato anche come polo per le indicazioni di quote in
coordinate polari.
CC viene definito in coordinate ortogonali*.
Un centro del cerchio o polo CC, definito in coordinate assolute,
si riferisce sempre all'origine del pezzo.
Un centro del cerchio o polo CC, definito con quote incrementali,
si riferisce sempre all'ultima posizione dell'utensile programmata.
Asse di riferimento dell'angolo
Gli angoli – come l'angolo delle coordinate polari PA e l'angolo di
rotazione ROT – si riferiscono a un asse di riferimento.
Piano di lavoro Asse di riferimento e direzione 0°
X/Y X
Y/Z Y
Z/X Z
*Centro del cerchio in coordinate polari: vedi programmazione FK
