1 0
Generalità
Numero utensile
Lunghezza utensile L
Raggio utensile R

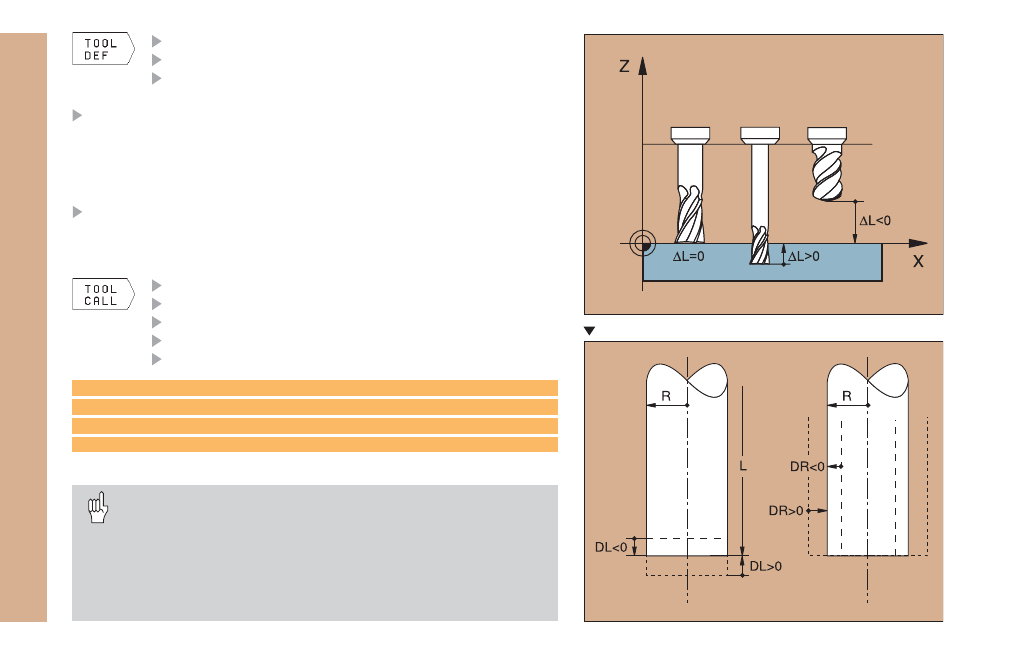

La lunghezza utensile deve essere programmata quale differenza
di lunghezza ∆L rispetto all'utensile zero:
∆L>0: utensile più lungo dell'utensile zero
∆L<0: utensile più corto dell'utensile zero
Rilevare la lunghezza utensile effettiva con un apparecchio di
presetting; si programma la lunghezza rilevata.
Chiamata dei dati utensile
Numero utensile
Asse di lavoro mandrino: asse utensile
Numero di giri del mandrino S
Sovrametallo per la lungh. utensile DL (per es. usura)
Sovrametallo per il raggio utensile DR (per es. usura)
Sovrametallo per frese a candela
3 TOOL DEF 6 L+7.5 R+3
4 TOOL CALL 6 Z S2000 DL+1 DR+0.5
5 L Z+100 R0 FMAX
6 L X-10 Y-10 R0 FMAX M6
Cambio utensili
• Nell'avvicinamento alla posizione di cambio utensile fare
attenzione ai pericoli di collisione!
• Definire il senso di rotazione mandrino mediante le funzioni M:
M3: rotazione destrorsa
M4: rotazione sinistrorsa
• Quota massima di sovrametallo per raggio o lunghezza
utensile ± 99,999 mm!
