3 5
Cicli di foratura
11 CYCL DEF 204 SOTTOSQUADRA
Q200 = 2 ;DISTANZA DI SICUREZZA
Q249 = +5 ;PROF. SVASATURA
Q250 = 20 ;SPESSORE MATERIALE
Q251 = 3,5 ;ECCENTRICITA'
Q252 = 15 ;ALTEZZA TAGLIO
Q253 = 750 ;F PREPOSIZIONAMENTO
Q254 = 200 ;F SVASATURA
Q255 = 0,5 ;TEMPO DI SOSTA
Q203 = +0 ;COORD. SUPERFICIE
Q204 = 50 ;2. DIST. SICUREZZA
Q214 = 1 ;DIREZIONE DISIMPEGNO

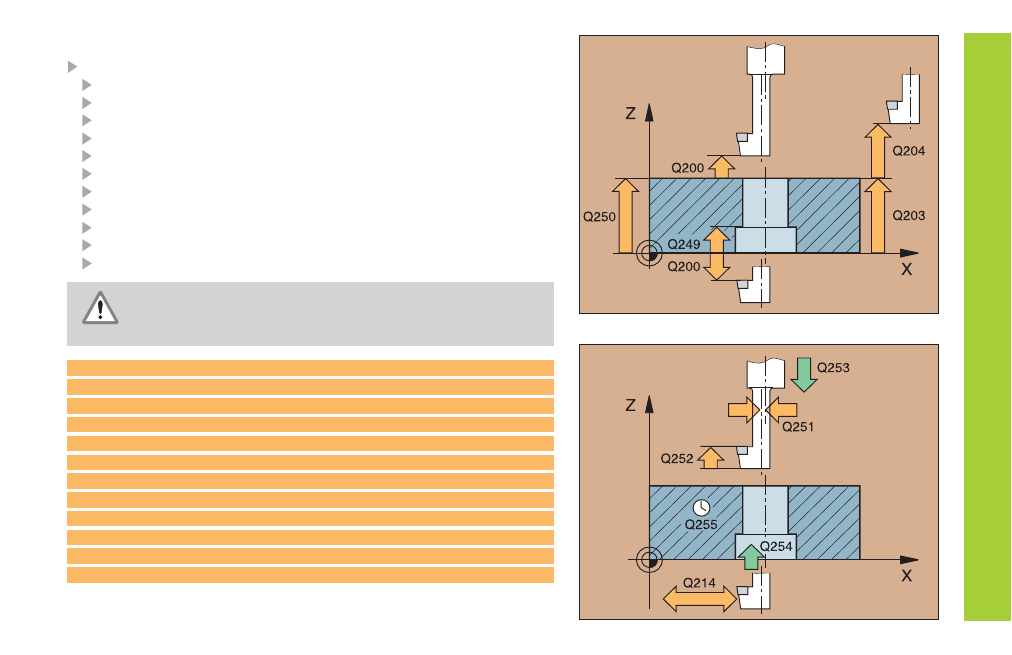

SOTTOSQUADRA (204)
CYCL DEF: Selezionare il ciclo 204 SOTTOSQUADRA
Distanza di sicurezza: Q200
Profondità di svasatura: Q249
Spessore materiale: Q250
Eccentricità: Q251
Altezza di taglio: Q252
Avanzamento preposizionamento: Q253
Avanzamento svasatura: Q254
Tempo di sosta sul fondo svasatura: Q255
Coord. superficie pezzo: Q203
2. dist. sicurezza: Q204
Direzione di disimpegno (0/1/2/3/4): Q214
• Pericolo di collisione! Scegliere la direzione di disimpegno
in modo che l’utensile si allontani dal fondo del foro!
• Utilizzare il ciclo solo con utensili per sottosquadra!
