Cicli di conversione delle coordinate

Cicli di conversione delle coordinate

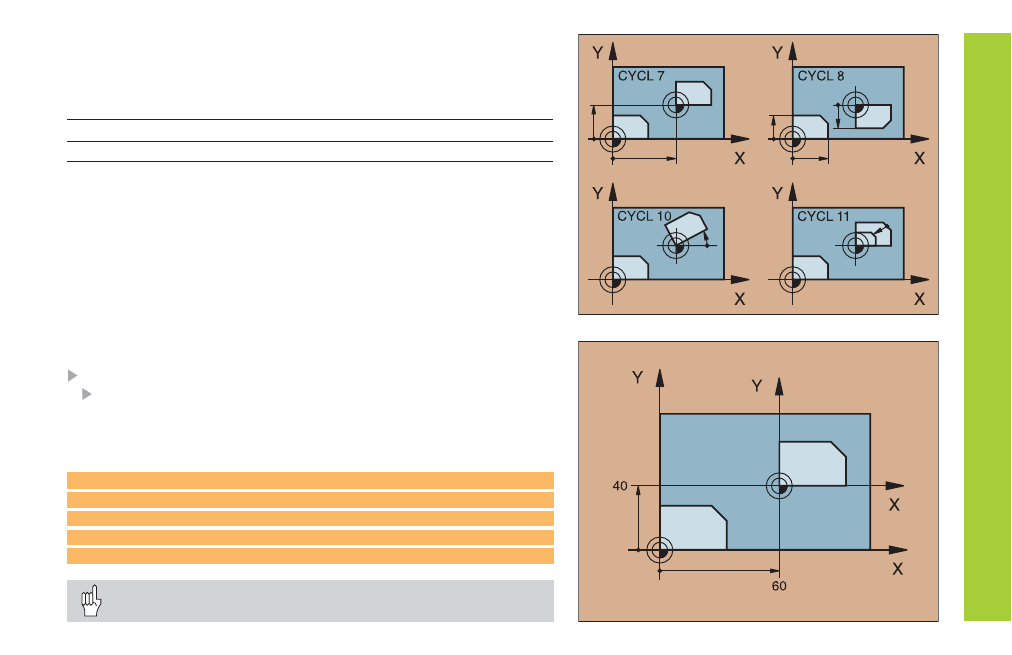

Con i cicli di conversione delle coordinate i profili possono essere
• spostati

Ciclo 7 ORIGINE

• lavorati in modo speculare

Ciclo 8 SPECULARITA'

• ruotati (nel piano)

Ciclo 10 ROTAZIONE

• ridotti/ingranditi

Ciclo 11 FATTORE DI SCALA

I cicli di conversione delle coordinate sono attivi dopo la loro definizione

fino al relativo annullamento o ad una nuova definizione.

E' consigliabile definire il profilo originale in un sottoprogramma.

I valori di inserimento possono essere sia assoluti che incrementali.

SPOSTAMENTO DELL'ORIGINE

CYCL DEF: selezionare il ciclo 7 SPOSTAMENTO ORIGINE

Inserire le coordinate della nuova origine

Annullamento dello spostamento dell'origine: nuova definizione del

ciclo con valore di inserimento 0

9 CALL LBL1

Chiamata del sottoprogramma di lavorazione

10 CYCL DEF 7.0 ORIGINE
11 CYCL DEF 7.1 X+60
12 CYCL DEF 7.2 Y+40
13 CALL LBL1

Chiamata del sottoprogramma di lavorazione

Eseguire lo spostamento dell'origine prima di altre conversioni

delle coordinate!
