2 2

Funzioni di traiettoria

Arco

1

e

2

Arco

3

e

4

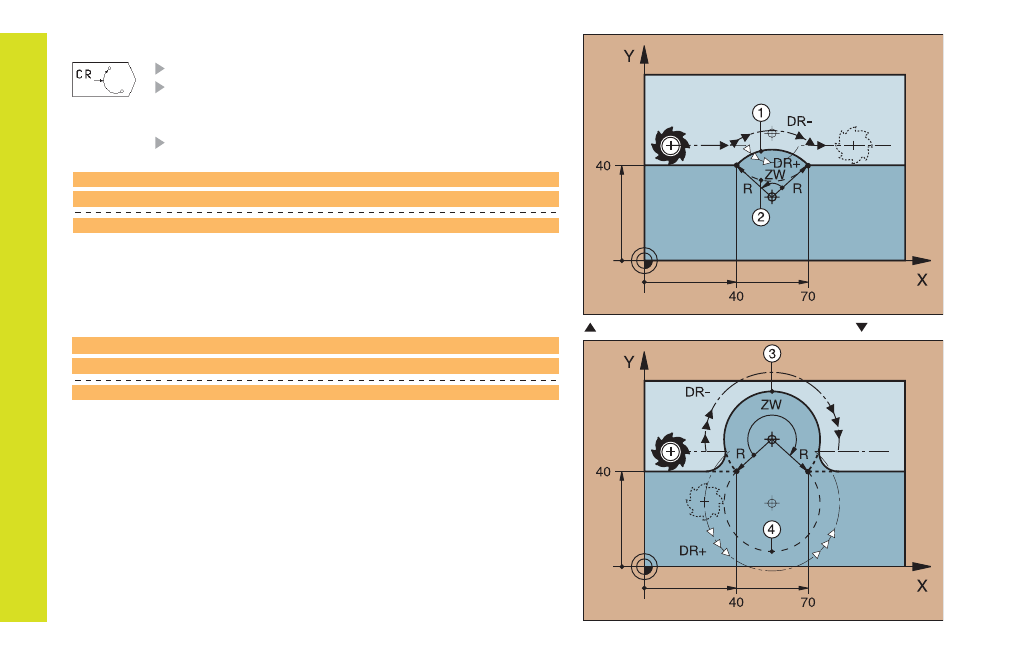

Traiettoria circolare CR con indicazione del raggio

Coordinate del punto finale dell'arco di cerchio

Raggio R

arco di cerchio grande: ZW > 180, R negativo

arco di cerchio piccolo: ZW < 180, R positivo
Senso di rotazione DR

10 L X+40 Y+40 RL F200 M3

Punto iniziale arco di cerchio

11 CR X+70 Y+40 R-20 DR-

Arco

3

oppure

11 CR X+70 Y+40 R-20 DR+

Arco

4

10 L X+40 Y+40 RL F200 M3

Punto iniziale arco di cerchio

11 CR X+70 Y+40 R+20 DR-

Arco

1

oppure

11 CR X+70 Y+40 R+20 DR+

Arco

2
