Cicli di conversione delle coordinate

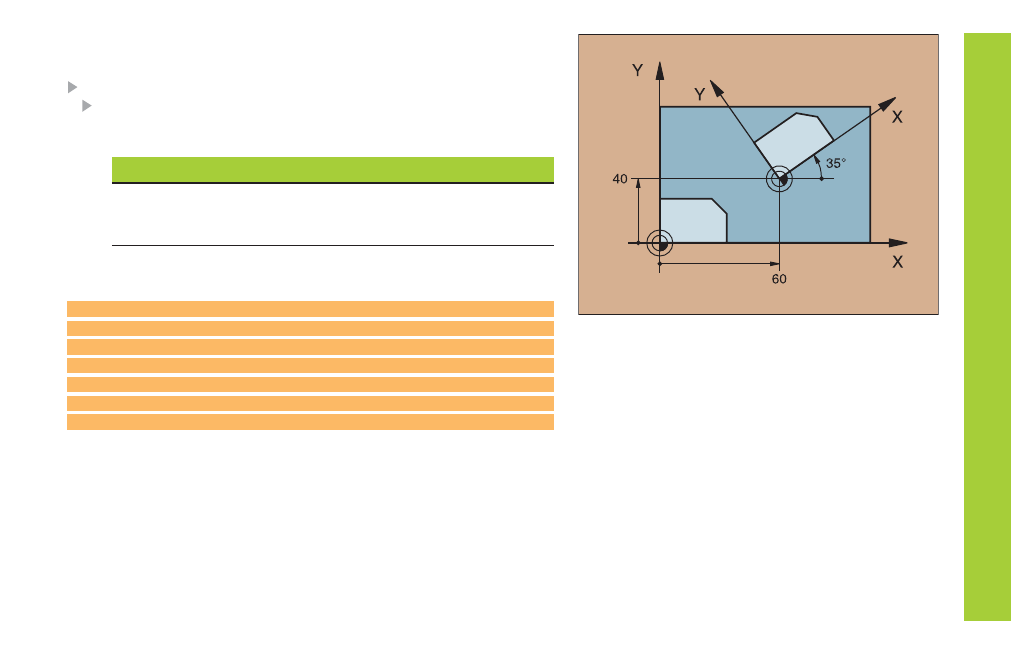

ROTAZIONE (10)
CYCL DEF: selezionare il ciclo 10 ROTAZIONE
Inserimento dell'angolo di rotazione:
• Campo di inserimento da –360° a +360°
• Asse di riferimento per l'angolo di rotazione
Piano di lavoro Asse di rotazione e direzione 0°
X/Y X
Y/Z Y
Z/X Z
Annullamento ROTAZIONE: richiamare il ciclo con angolo 0
12 CALL LBL1
13 CYCL DEF 7.0 ORIGINE
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 10.0 ROTAZIONE
17 CYCL DEF 10.1 ROT+35
18 CALL LBL1
