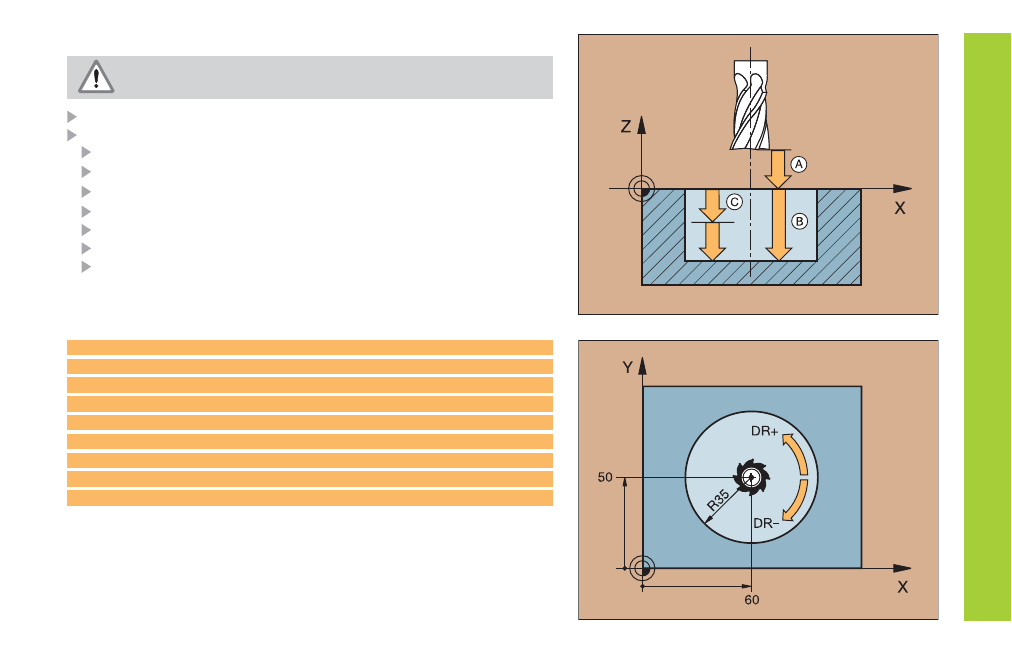

TASCA CIRCOLARE (5)
I l ciclo richiede una fresa con tagliente frontale a taglio
centrale (DIN 844) o la preforatura nel centro della tasca!
Posizionare sul centro della tasca con correttore raggio R0
CYCL DEF: selezionare il ciclo 5
Distanza di sicurezza: a
Profonditá di fresatura profondità della tasca: b
Profonditá di accostamento: c
Avanzamento in profonditá
Raggio del cerchio R raggio della tasca circolare
Avanzamento
Rotazione in senso orario: DR–
Fresatura concorde con M3: DR+
Fresatura discorde con M3: DR–
17 CYCL DEF 5.0 TASCA CIRCOLARE
18 CYCL DEF 5.1 DIST. 2
19 CYCL DEF 5.2 PROF. -12
20 CYCL DEF 5.3 INCR. 6 F80
21 CYCL DEF 5.4 RAGGIO 35
22 CYCL DEF 5.5 F100 DR+
23 L Z+100 R0 FMAX M6
24 L X+60 Y+50 FMAX M3
25 L Z+2 FMAX M99
