2 3

Funzioni di traiettoria

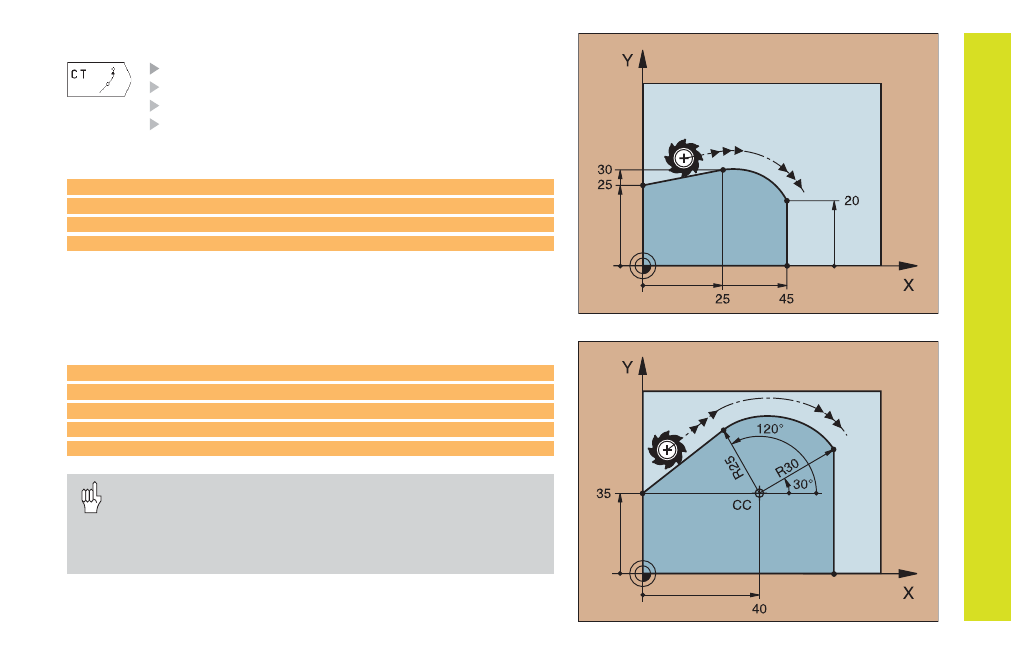

Traiettoria circolare CT con raccordo tangenziale

Coordinate del punto finale dell'arco di cerchio

Correzione del raggio RR/RL/R0

Avanzamento F

Funzione supplementare M

Con coordinate ortogonali:

Con coordinate polari:

5 L X+0 Y+25 RL F250 M3
6 L X+25 Y+30
7 CT X+45 Y+20
8 L Y+0

12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0

• Definire il polo CC prima di programmare le coordinate

polari!

• Programmare il polo CC solo con coordinate ortogonali!

• Il polo CC rimane attivo fino alla definizione di un nuovo

polo CC!
