Sagoma di punti
Sagoma di punti

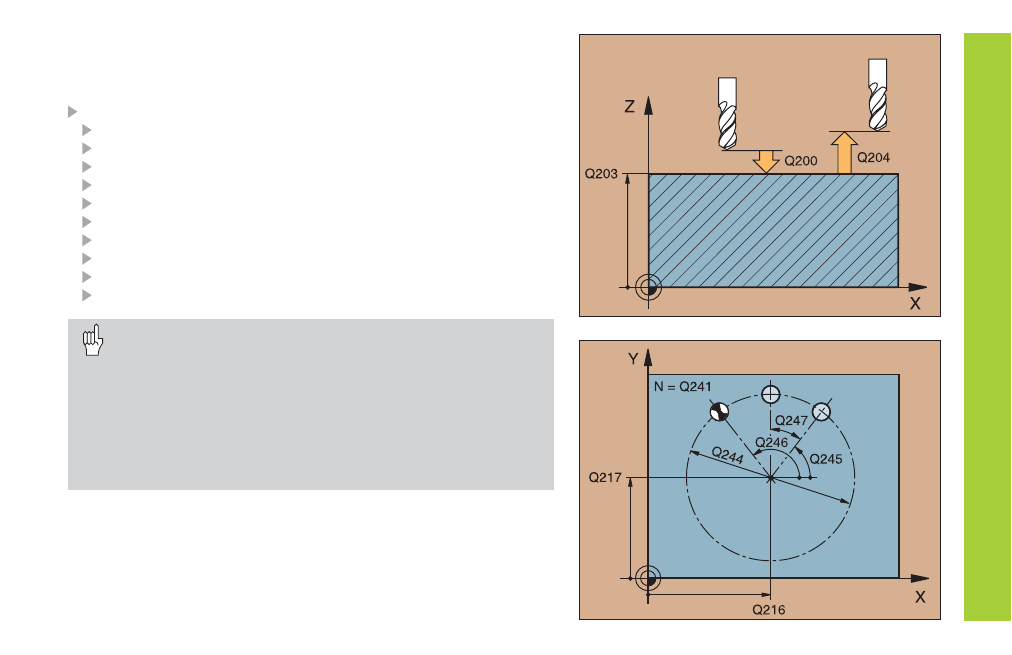

SAGOMA DI PUNTI SU CERCHI (220)
CYCL DEF: selezionare il ciclo 220 SAGOMA DI PUNTI SU CERCHI
Centro 1. asse: Q216
Centro 2. asse: Q217
Diametro reticolo: Q244
Angolo di partenza: Q245
Angolo finale: Q246
Angolo incrementale: Q247
Numero lavorazioni: Q241
Distanza di sicurezza: Q200
Coord. superficie pezzo: Q203
Seconda distanza die sicurezza: Q204
• Il ciclo 220 SAGOMA DI PUNTI SU CERCHI è attivo dalla sua
definizione!
• Il ciclo 220 chiama automaticamente il ciclo di lavorazione
definito per ultimo!
• Con il ciclo 220 si possono combinare i seguenti cicli:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 212, 213, 214, 215
• La distanza di sicurezza, le coord. superficie pezzo e la
seconda distanza di sicurezza sono sempre attive dal ciclo
220!
Il TNC effettua un preposizionamento automatico dell'utensile nell'asse
utensile e nel piano di lavoro.
