Funzioni di traiettoria

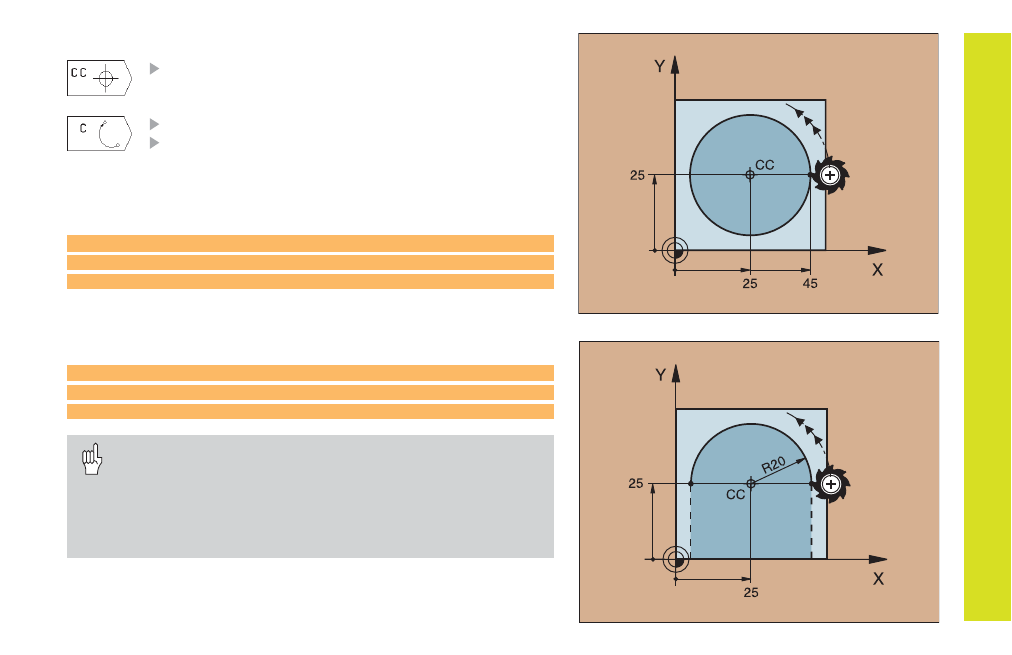

Traiettoria circolare intorno al centro del cerchio CC
Coordinate del centro del cerchio CC
Coordinate del punto finale dell'arco di cerchio
Senso di rotazione DR
Con C e CP è possibile progr. un cerchio completo in un'unica istruzione.
Con coordinate ortogonali:
Con coordinate polari:
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
• Definire il polo CC prima di programmare le coordinate
polari!
• Programmare il polo CC solo con coordinate ortogonali!
• Il polo CC rimane attivo fino alla definizione di un nuovo
polo CC!
• Il punto finale del cerchio può essere definito solo con PA!
