64

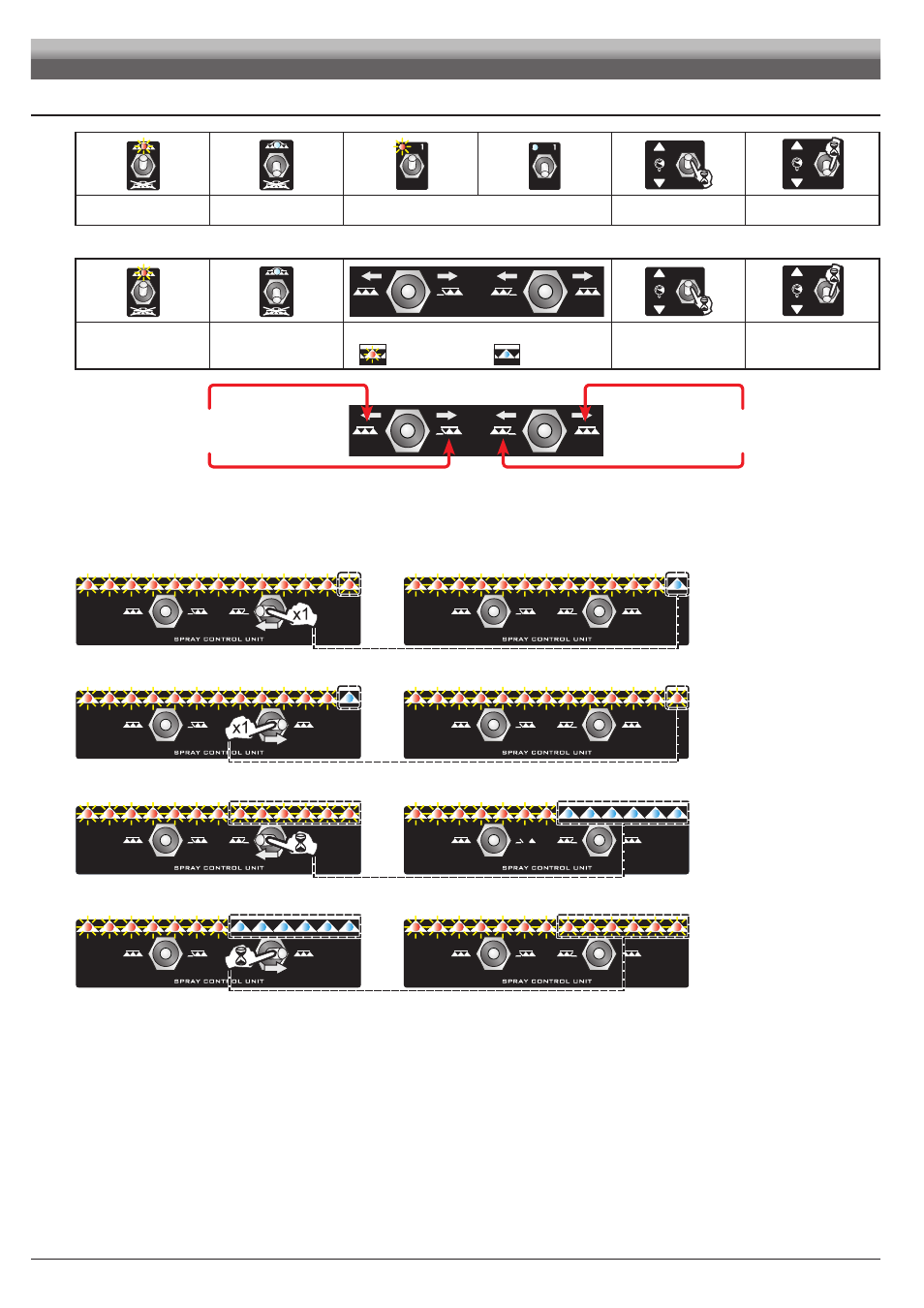

12.2 Deviatori per il funzionamento delle valvole nel gruppo di comando
Comando generale ON Comando generale OFF Sezione aperta Sezione chiusa
Incremento
della distribuzione
Decremento
della distribuzione
• Deviatori per il comando sequenziale
Comando generale ON Comando generale OFF
Deviatori di controllo delle sezioni
Incremento
della distribuzione
Decremento
della distribuzione Sezione aperta Sezione chiusa
A Apre le sezioni partendo dall'ultima aperta C Apre le sezioni partendo dall'ultima aperta
B Chiude le sezioni partendo dall'ultima chiusa D Chiude le sezioni partendo dall'ultima chiusa
Mediante i deviatori di controllo delle sezioni è possibile comandare l'apertura e la chiusura sequenziale delle valvole da destra a sinistra e viceversa.
La pressione prolungata apre / chiude le sezioni di metà barra.
Esempi:
• Chiusura di una sezione
• Apertura di una sezione
• Chiusura simultanea delle sezioni di metà barra
• Apertura simultanea delle sezioni di metà barra
Nell'esempio a fianco premete
una volta il deviatore verso sinistra
per chiudere la prima sezione aperta.
Premete più volte per chiudere le
sezioni in sequenza.
Nell'esempio a fianco tenete premuto
il deviatore verso sinistra per chiudere
la metà della barra aperta.
Nell'esempio a fianco tenete premuto
il deviatore verso destra per aprire la
metà della barra chiusa.
Nell'esempio a fianco premete
una volta il deviatore verso destra per
aprire la prima sezione chiusa.
Premete più volte per aprire le sezioni
in sequenza.
