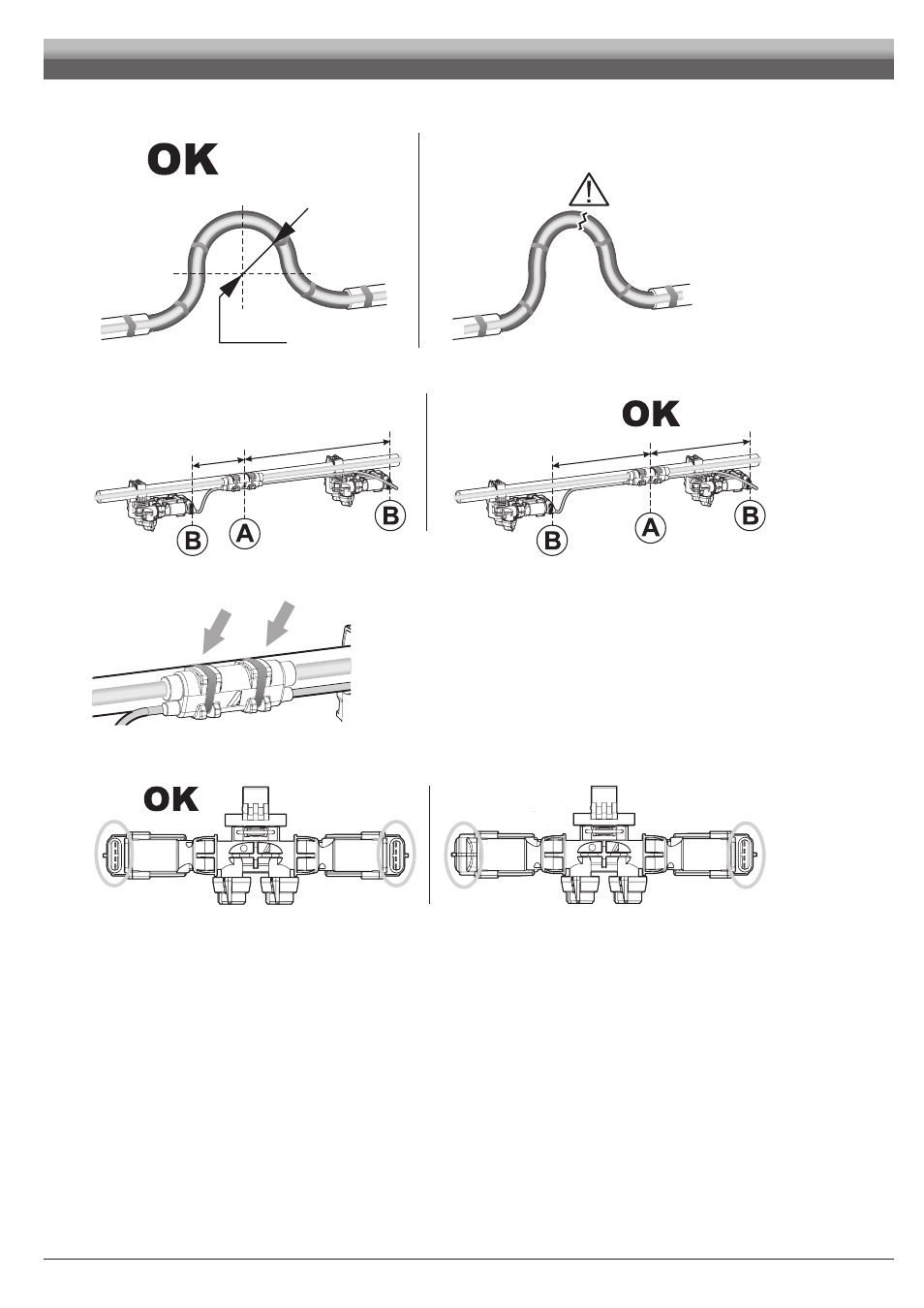

Se, per motivi di spazio, il cablaggio deve effettuare una curva, fate in modo che questa non sia troppo accentuata poichè potrebbe causare la
rottura del cavo.
RAGGIO MIN. 12 cm
Fig. 16
8
Posizionate il cavo in modo che le diramazioni
A
vengano a trovarsi ad ugual distanza dai connettori
B
dei Seletron.
Fig. 17
9
Fissate le diramazioni alla barra facendo passare le fascette negli appositi alloggiamenti.
Fig. 18
10
Nell'installazione del doppio e quadruplo portaugello, accertatevi che tutti i connettori siano rivolti nella stessa direzione, al fine di evitare una
selezione errata dell'ugello da parte del computer.
Fig. 19
Per esigenze particolari può essere prevista l'installazione di due ugelli terminali agli estremi della barra, che possono lavorare in alternativa agli
ugelli esterni standard.
INSTALLAZIONE
NO!
NO!
NO!
