14

11

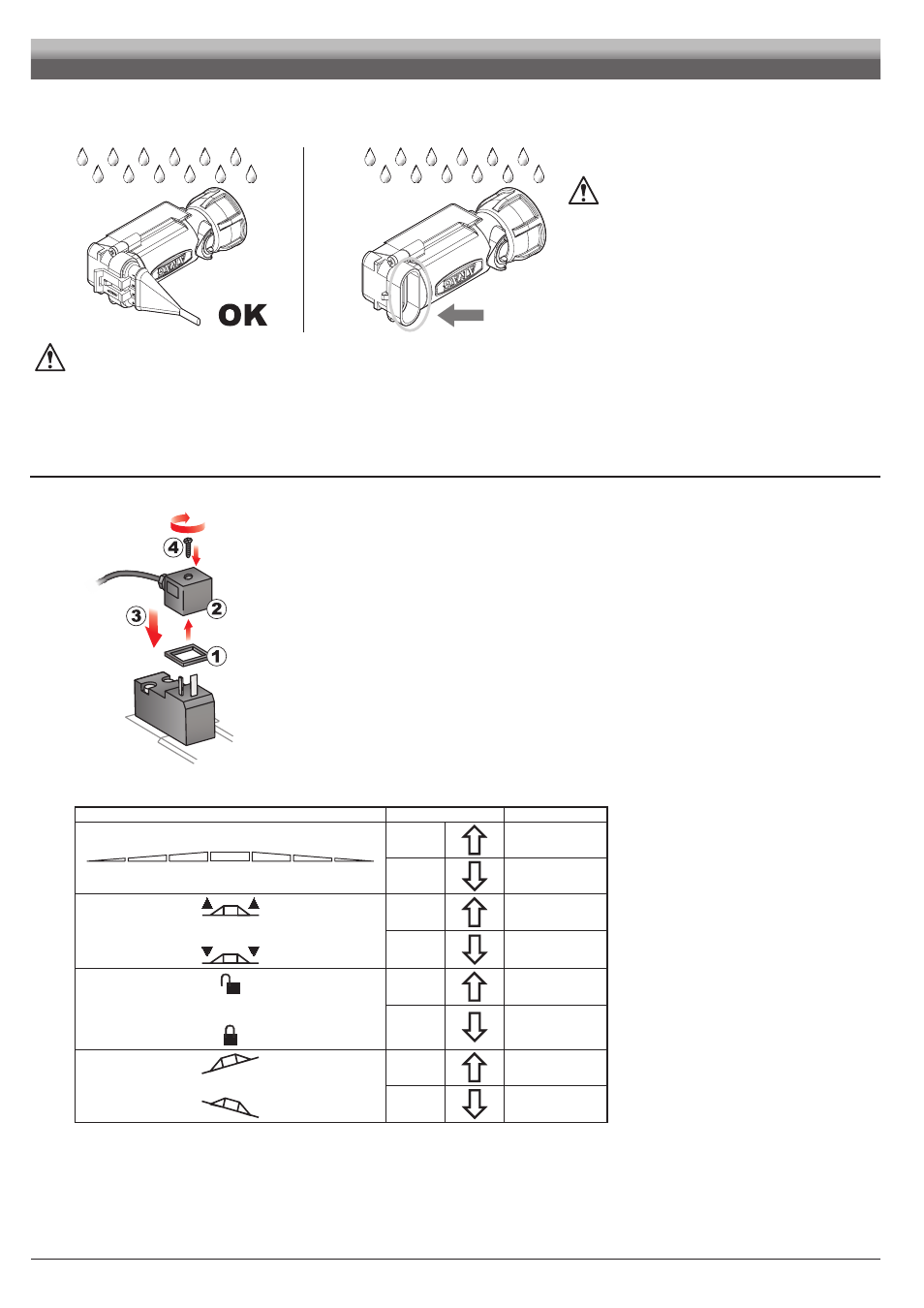

I connettori dei Seletron non utilizzati devono essere chiusi con gli appositi tappi (Cod. ECS0075) da ordinare separatamente.

Quando i connettori sono tappati, il Seletron è a tenuta stagna. Per non danneggiare i componenti interni, assicuratevi che in fase di utilizzo o di
lavaggio dell'impianto i tappi e i connettori non siano scoperti o inseriti male.

Fig. 20

ATTENZIONE!
NON COLLEGATE I SELETRON.

IL COLLEGAMENTO ELETTRICO
DEI SELETRON DEVE ESSERE
FATTO SOLAMENTE IN SEGUITO,
DURANTE LA PROCEDURA DI
RICONOSCIMENTO (11 Collegamento
dei Seletron
).

ATTENZIONE: PER EVITARE IL DANNEGGIAMENTO DI UNO O PIÙ DISPOSITIVI, ACCERTATEVI E PREVEDETE CHE TUTTE LE PARTI
DEI SINGOLI SELETRON, (CORPO, CABLAGGI, ETC.) IN OGNI FASE DELL'UTILIZZO DELL'IMPIANTO (INSTALLAZIONE, MESSA A
PUNTO, UTILIZZO E MESSA A DIMORA DELLA MACCHINA AGRICOLA) NON VADANO IN CONTATTO CON PARTI IN MOVIMENTO.
Arag declina ogni responsabilità per danneggiamenti che dovessero verificarsi all'impianto, a persone, animali o cose a seguito
della mancata osservanza di quanto descritto in precedenza.

6.5

Collegamento delle valvole idrauliche

Bravo 400S è in grado di pilotare fino a 9 funzioni idrauliche per mezzo di valvole a doppio effetto.

Fig. 21

Fissate i connettori alle rispettive valvole secondo le sigle riportate nello schema generale di montaggio dell’impianto
in vostro possesso (par. 5.1).

• Posizionate la guarnizione (

1

) imboccandola sul connettore (

2

) quindi collegate il connettore premendolo a fondo (

3

):

fate attenzione, durante l'inserimento, a non piegare i contatti elettrici sulla valvola.
• Inserite la vite nel connettore ed avvitatela (

4

) fino al completo serraggio.

Di seguito viene riportata la funzione di utilizzo dei deviatori posti sul pannello di comando delle funzioni idrauliche.

• Collegate il connettore marcato "DD" alla valvola pilota, e di seguito gli altri connettori, come indicato in tabella:

COMANDO

MOVIMENTO

CONNETTORE

Movimento sezione

1 - 2 - 3 - 4 - 5 - 6

Apertura

1 ÷ 6 A

Chiusura

1 ÷ 6 C

Altezza barra

Apertura

AA

Chiusura

AC

Bloccaggio barra

Apertura

BA

Chiusura

BC

Livellamento barra

Apertura

CA

Chiusura

CC

INSTALLAZIONE

NO!
