29

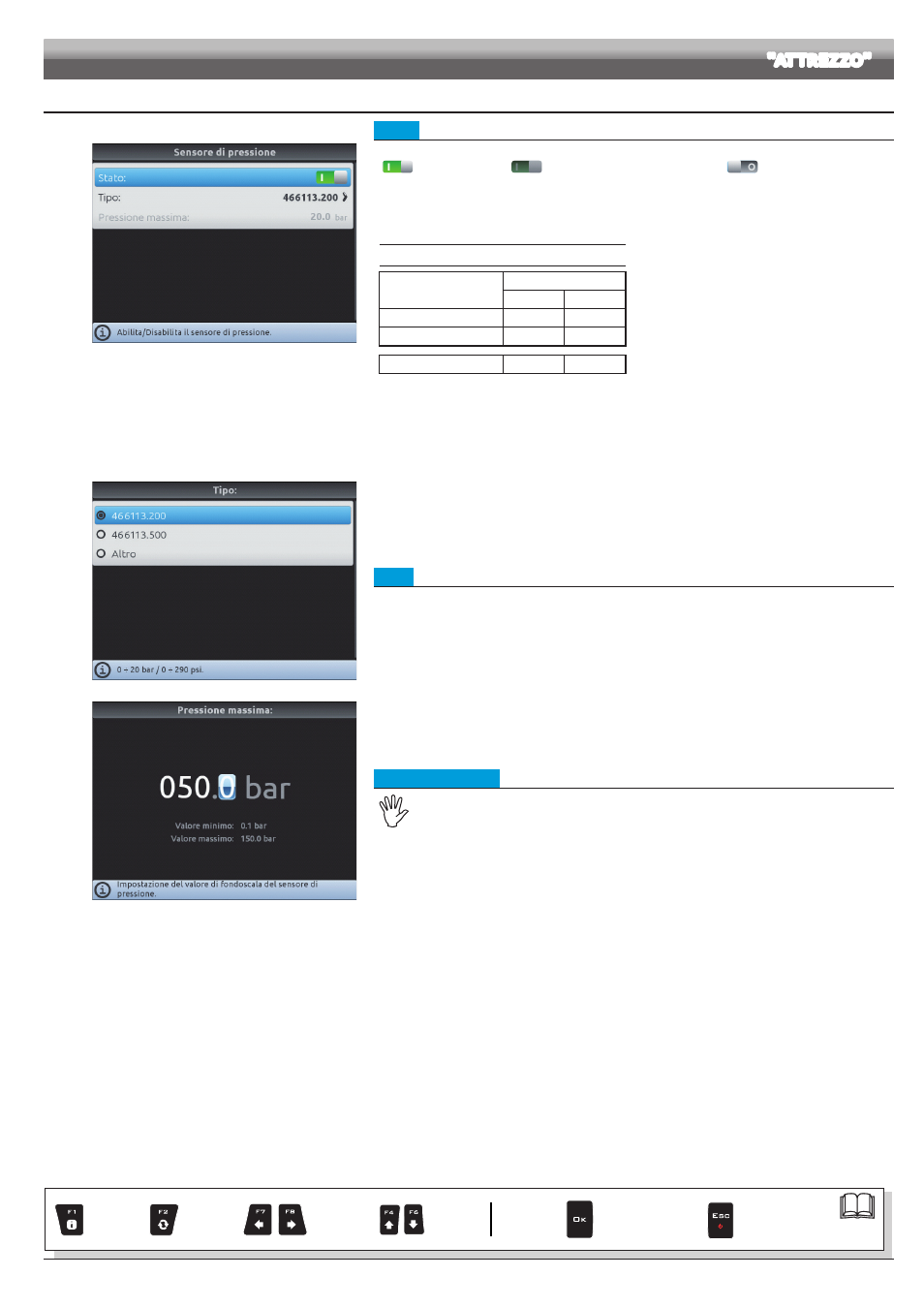

10.1.5 Sensore di pressione
Fig. 83
• Stato
Prima di tutto rendete attivo lo stato del sensore di pressione per configurare questo menu
(
Sensore attivato / Sensore attivato non modificabile / Sensore disattivato).
- Impostate i dati relativi al sensore di pressione installato sull'impianto.
La tabella seguente indica i valori che saranno impostati automaticamente selezionando il codice del sensore.
Nel caso in cui il sensore installato non sia tra quelli elencati, selezionate la voce
Altro e impostate i dati
relativi.
SENSORI DI PRESSIONE ARAG
Tipo
Pressione massima
bar PSI
ARAG 466113.200 20.0 290
ARAG 466113.500 50.0 725
Altro 50.0 725
A seconda delle impostazioni di base effettuate (Sensore per calcolo portata, cap. 9), il sensore di pressione, opportunamente configurato, viene
utilizzato per diverse funzioni:
• Sensore di pressione:
la pressione misurata dal sensore viene utilizzata per calcolare il dosaggio.
• Flussometro: il sensore di pressione visualizza SOLO la pressione di lavoro.
• Entrambi: il sensore di pressione visualizza la pressione di lavoro quando la macchina lavora entro i limiti del flussometro.
Quando il flussometro lavora fuori dai limiti, la pressione misurata dal sensore viene utilizzata per calcolare il dosaggio.
Fig. 84
• Tipo
Indicate il tipo di sensore di pressione installato.
Fig. 85
• Pressione massima
La voce Pressione massima può essere modificata solo quando viene attivata l'opzione Altro .
Indicate il fondoscala relativo al sensore di pressione installato sull'impianto.
Par.
7.4
Esce dalla funzione
o dalla modifica
del dato
Conferma l'accesso
o la modifica del dato Scorrimento
(SX / DX)
Cancella
il carattere
selezionato Incremento /
decremento
dei dati
Scorrimento
(SU / GIU)
Inserisce
il carattere
selezionato
PROGRAMMAZIONE AVANZATA "ATTREZZO"
