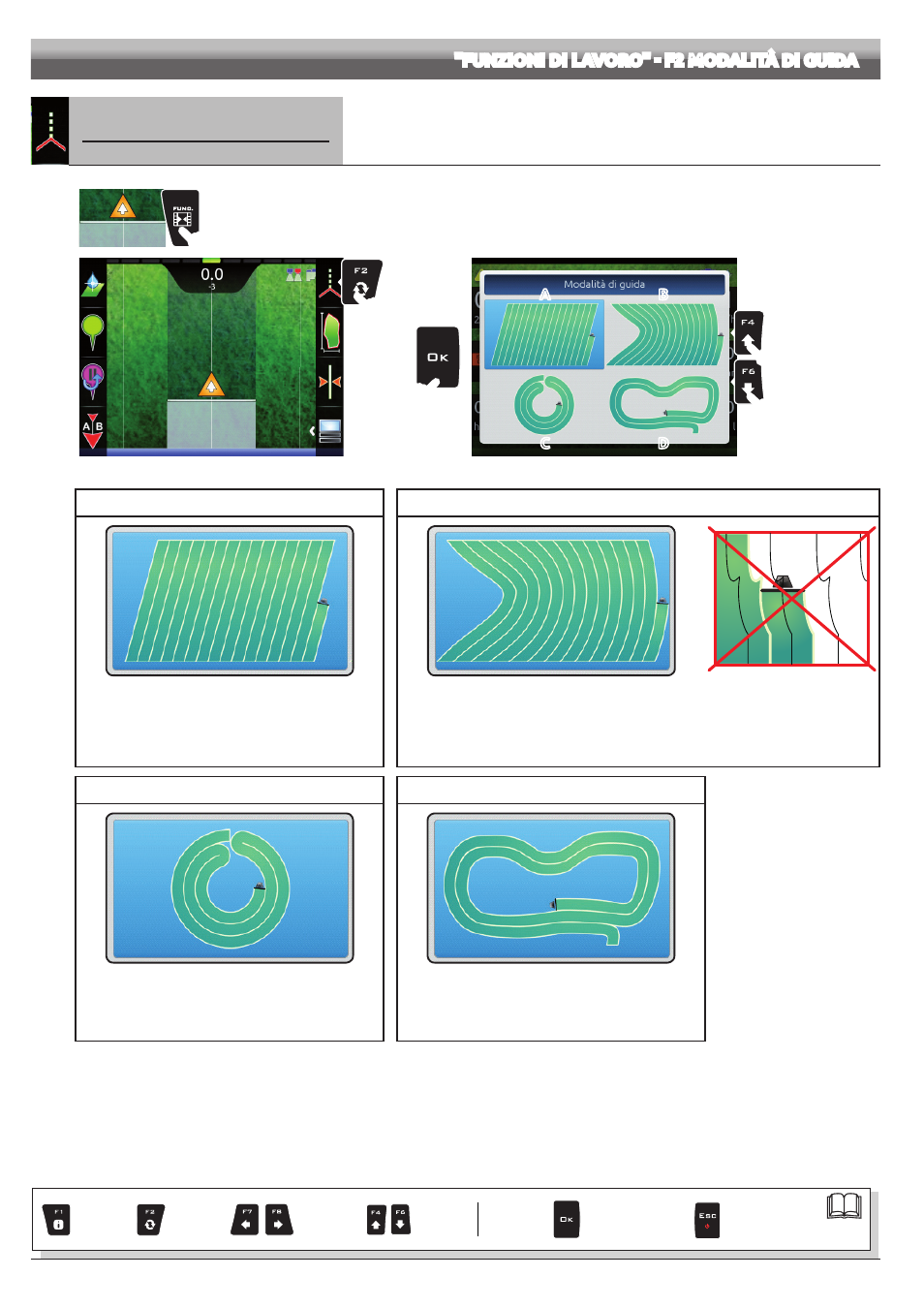

"FUNZIONI DI LAVORO" - F2 MODALITÀ DI GUIDA
16.2 F2 Modalità di guida Scelta della modalità di guida.

1

2
Fig. 343
1 Dalla schermata di guida premete il tasto Func .
2 Premete F2 per eseguire la funzione.
3 Selezionate la modalità di guida (Fig. 344): premete F4 e F6 per spostarvi tra le voci disponibili
(
A - Modalità rettilinea ,
B - Modalità curvilinea ,
C - Modalità pivot o
D - Modalità guida libera )
4 Confermate la selezione.

3

3
A
C
B
D

4
Fig. 344
A - MODALITÀ RETTILINEA B - MODALITÀ CURVILINEA
Fig. 345 Fig. 346
Fig. 347
Le tracce sul display che serviranno come riferimento di guida
sono perfettamente rettilinee e parallele alla linea di riferimento
che passa per i punti
A e B marcati.
Durante la creazione della traccia di riferimento, eventuali
curve effettuate nel tragitto tra
A e B saranno ignorate.
Le tracce sul display che serviranno come riferimento di guida prevedono tratti non rettilinei, senza
curve eccessivamente strette (Fig. 347).
Il percorso effettuato nel tragitto tra
A e B sarà memorizzato e Bravo 400S genererà le tracce
equidistanti.
C - MODALITÀ PIVOT D - MODALITÀ GUIDA LIBERA
Fig. 348 Fig. 349
Modalità specifica per il trattamento di campi con pivot mobili.
Il percorso circolare effettuato nel tragitto tra
A e B sarà
memorizzato e Bravo 400S genererà le tracce, equidistanti e
concentriche.
Non ci sono riferimenti di guida sul display.
L'operatore guiderà liberamente e potrà controllare sul display
la copertura dell'area in tempo reale.
