4 fissaggio dei cavi seletron, Fissaggio dei cavi seletron, Installazione – ARAG Bravo 400S Seletron Manuale d'uso

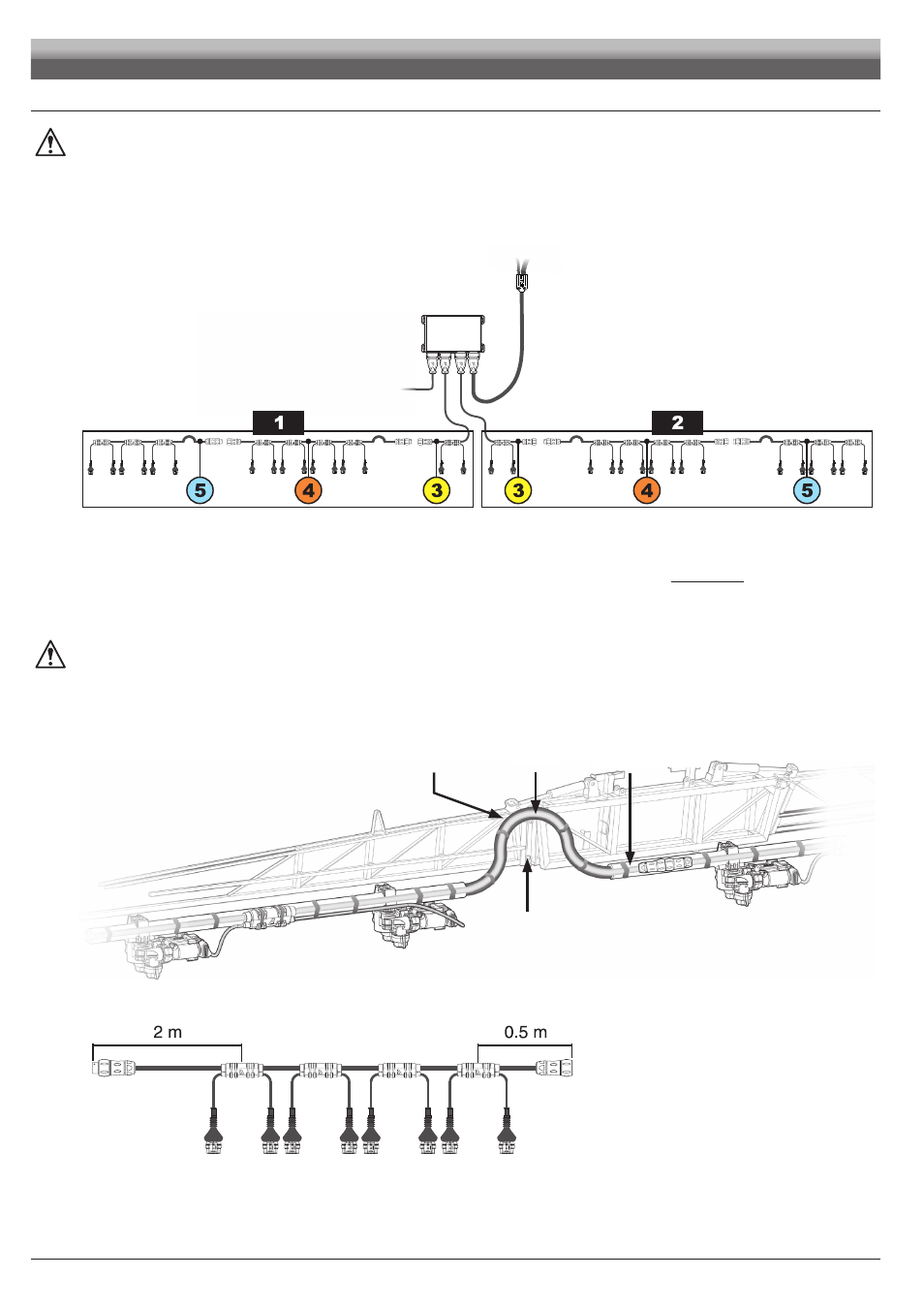

Pagina 12: Snodo barra tubo flessibile cavo tubo rigido
12
6.4
Fissaggio dei cavi Seletron
ATTENZIONE: NON COLLEGATE I CONNETTORI AI PORTAUGELLI SELETRON.
IL COLLEGAMENTO ELETTRICO DEI SELETRON DEVE ESSERE FATTO SOLAMENTE IN SEGUITO, DURANTE LA PROCEDURA
DI RICONOSCIMENTO (par. 11 Collegamento dei Seletron).
Disponete i cavi rispettando le regole seguenti:
1
Il collegamento dei Seletron all'RCU (Fig. 13) è suddiviso in due rami principali (
1
e
2
), ognuno dei quali composto da tre tipologie di cablaggi:
cavo iniziale (
3
), cavo intermedio (
4
), cavo finale (
5
);
il cavo finale è indispensabile per chiudere il circuito.
Senza cavo finale il sistema non funziona.
Fig. 13
Tenete presenti i diversi collegamenti necessari al funzionamento del sistema Seletron, la lunghezza dei cavi, e prevedete un adeguato spazio per i
connettori e per i cavi stessi; fissate i cablaggi con delle fascette per evitare che si danneggino.
La configurazione dell'impianto è modulare e permette di inserire ulteriori cavi di collegamento INTERMEDI all'interno del
circuito: in questo modo potrete collegare portaugelli aggiuntivi e raggiungere la lunghezza di barra desiderata.
Per il corretto funzionamento dell'impianto rispettate lo schema di collegamento e utilizzate SOLAMENTE i cavi dedicati al tipo di
Seletron installati (Tab. 1 - CAVI DI COLLEGAMENTO a pagina 8).
ATTENZIONE: I CAVI PREVISTI PER IL COLLEGAMENTO DEI SELETRON DOPPI SU BARRE FINO A 24 METRI NON DEVONO
ESSERE USATI SU BARRE PIÙ LUNGHE.
2
RCU, valvola generale di regolazione, flussometro e sensore di pressione devono essere installati nella parte anteriore della macchina; in caso di
necessità SOLO i sensori possono essere spostati e collegati tramite le prolunghe previste a catalogo.
Per tutti gli altri componenti non servitevi di prolunghe senza aver consultato il Centro Assistenza ARAG.
3
Scegliete e installate i cavi in modo che siano liberi di muoversi in prossimità degli snodi della barra.
SNODO BARRA
TUBO FLESSIBILE
CAVO
TUBO RIGIDO
Fig. 14
4
Fissate SEMPRE le connessioni dei cavi principali (
3
,
4
e
5
) a una parte fissa della barra: la parte iniziale di ogni cablaggio è sempre più lunga
di quella finale per favorire questa operazione.
Fig. 15
5
Posizionate e fissate i cavi considerando tutti i possibili movimenti della barra.
6
Controllate scrupolosamente che le connessioni e le diramazioni non siano posizionate in zone soggette a movimenti e che non possano interferire
con eventuali ostacoli sul terreno. Altresì verificate che quando la barra è chiusa o ripiegata, nessun portaugello Seletron vada ad incastrarsi con altri
o a toccare cavi o zone sensibili dell'impianto.
INSTALLAZIONE
