20

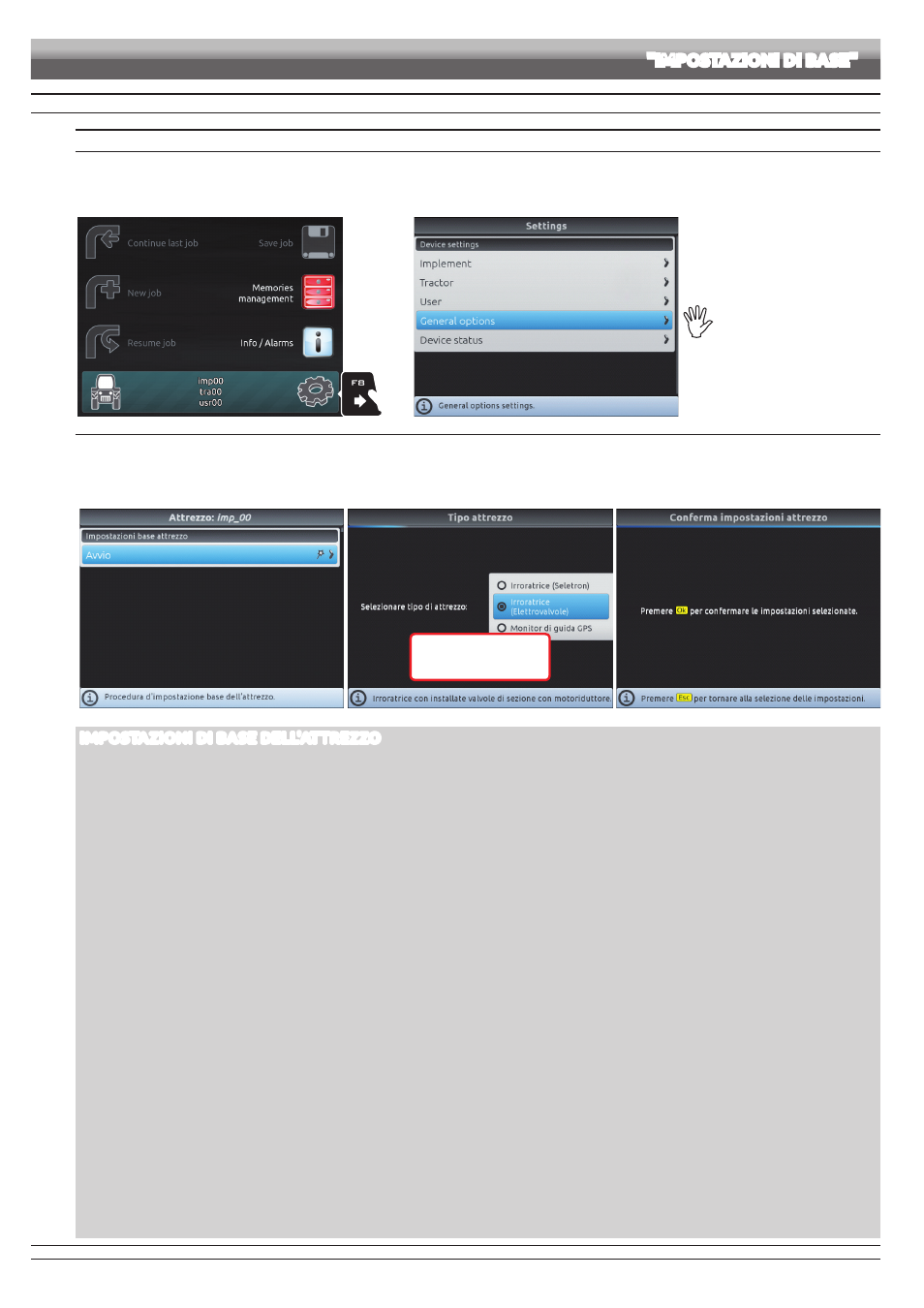

9 IMPOSTAZIONI DI BASE
PROGRAMMAZIONE GUIDATA ALLA PRIMA ACCENSIONE
1 IMPOSTAZIONE DELLA LINGUA D'USO
- Dalla schermata "Home" (Fig. 38) premete
F8 per accedere al menu Settings (Fig. 39).
- Selezionate la voce General options > Language e impostate la lingua d'uso del Bravo 400S.
- Premete ESC e tornate al menu Impostazioni . Ora selezionate la voce Attrezzo e procedete alla programmazione guidata di Fig. 40.

1
Fig. 38 Fig. 39
Per un utilizzo corretto dei tasti,
durante la programmazione,
consultate il par. 7.4.
2 ATTREZZO
- Alla prima accensione del dispositivo, Bravo 400S vi guida nella configurazione dell' Attrezzo : seguite i passaggi proposti selezionando le opzioni desiderate
(esempio in Fig. 41). OK : passo successivo ESC : passo precedente.
- Quando compare il messaggio di Fig. 42, la configurazione dell'attrezzo è completa. Premete OK .
- Premete ESC e tornate al menu Impostazioni . Ora selezionate la voce Trattore e procedete alla programmazione guidata di Fig. 43.
Fig. 40
OK Passo successivo
ESC Passo precedente
Fig. 41 Fig. 42
IMPOSTAZIONI DI BASE DELL'ATTREZZO
• TIPO ATTREZZO
Irroratrice (Seletron) : impianto con valvole Seletron.
Irroratrice (Elettrovalvole) : impianto con valvole ad azionamento elettrico - con motoriduttore.
Monitor di guida GPS : Bravo 400S viene utilizzato solo come aiuto alla guida, ma non gestisce il trattamento (assenza di collegamento a RCU).
• TIPO CONNESSIONE DELL'ATTREZZO
Attacco a 3 punti posteriore
Gancio di traino
Attacco a 3 punti anteriore
• VALVOLA GENERALE
Tipo di valvola di comando generale installata sul gruppo di comando:
Nessuna
2 Vie (valvola di scarico)
3 Vie (valvola generale)
• TIPO PUNTO D'IRRORAZIONE
Tipo di Seletron: singolo, doppio o quadruplo
• SENSORE PER CALCOLO PORTATA
Tipo di dispositivo utilizzato per calcolare la portata:
Flussometro
Pressione : la pressione misurata viene utilizzata per calcolare il dosaggio.
Entrambi : dentro i limiti di lavoro il computer utilizza il flussometro, oltre i limiti viene utilizzato il sensore di pressione, SOLO se opportunamente configurato.
• PANNELLO DEVIATORI
Interruttori sezioni sequenziali : pannello deviatori con comando sequenziale
5 Interruttori sezioni (Diretto) : pannello deviatori a 5 vie
7 Interruttori sezioni (Diretto) : pannello deviatori a 7 vie
• UGELLI TERMINALI
Nessuno
Ugelli per "Buffer zone" : tramite il pannello deviatori seleziona l'ugello da utilizzare in corrispondenza della "Buffer zone" vedi par. 12.2.1 Funzione "Buffer Zone"
attivata a pagina 65.
• SORGENTE LIVELLO CISTERNA
Tipo di dispositivo utilizzato per la lettura del livello cisterna:
Manuale : nessun dispositivo collegato
Flussometro di riempimento
Sensore di livello cisterna
PROGRAMMAZIONE "IMPOSTAZIONI DI BASE"
SEGUE > > >
