PROGRAMMAZIONE AVANZATA
"STATO DISPOSITIVO"

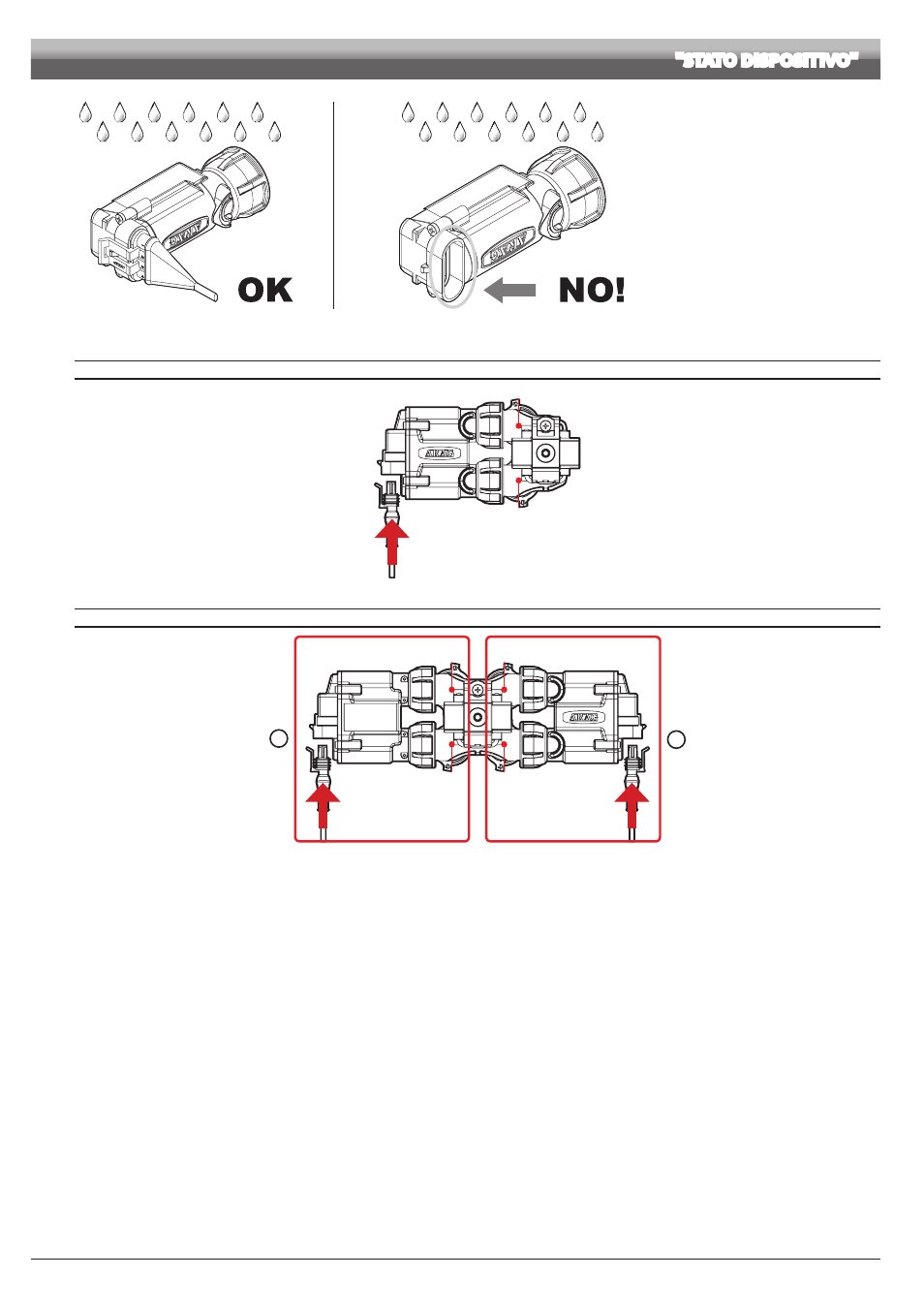

Fig. 215
Le istruzioni per l'installazione delle valvole
sono allegate ai prodotti.
Dopo esservi assicurati del corretto
inserimento premete fino al bloccaggio.
Quando il cavo è inserito nel connettore, il
Seletron è a tenuta stagna.
Per non danneggiare i componenti interni,
assicuratevi che in fase di utilizzo o di
lavaggio dell'impianto i connettori non siano
scoperti o inseriti male.
SEQUENZA DI COLLEGAMENTO PER SELETRON SINGOLI E DOPPI
Connettore 1
Ugello A
Ugello B
Fig. 216
Collegate in sequenza tutti i Seletron, da sinistra verso destra fino alla fine della barra.
SEQUENZA DI COLLEGAMENTO PER SELETRON QUADRUPLI
Connettore 1
Connettore 2
Ugello A
Ugello C
Ugello B
Ugello D
1
2
Fig. 217
1
Collegate in sequenza
SOLO I SELETRON PORTAUGELLI A E B, da sinistra verso destra fino alla fine della barra (connettore 1 in Fig. 217).
2
Ricominciate la procedura dall'inizio: questa volta collegate
I SELETRON PORTAUGELLI C E D, da sinistra verso destra fino alla fine della barra
(
connettore 2).
