La geometria dell'attrezzo visualizzato dipende dalle impostazioni di base effettuate (cap. 9).

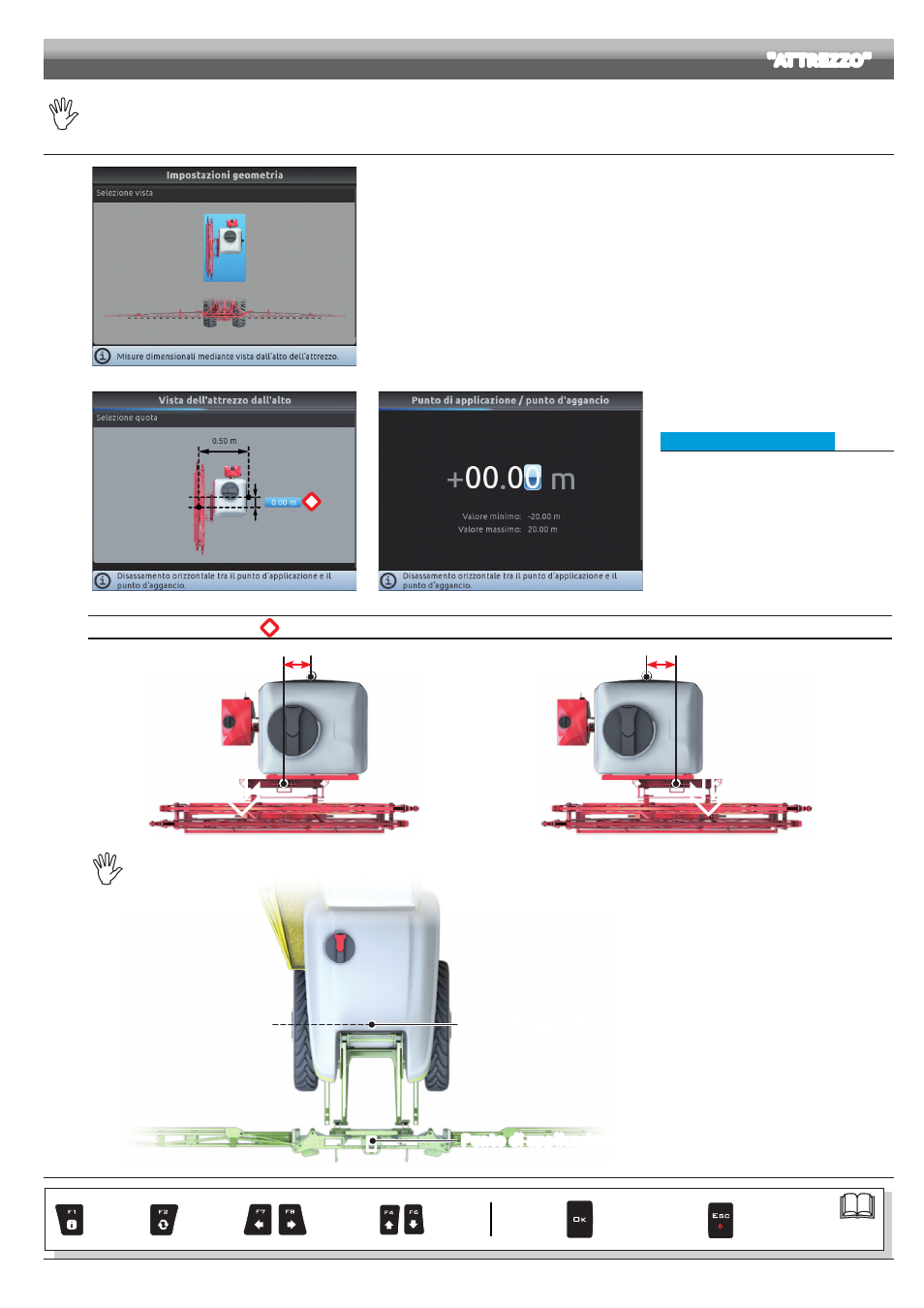

10.1.14 Impostazioni della geometria dell'attrezzo portato (IMPIANTO CON ATTACCO A TRE PUNTI POSTERIORE / ANTERIORE)
Fig. 153
Inserite le misure della macchina agricola:
- Premete i tasti freccia (SU, GIU, SX, DX) per spostarvi tra le viste dell'attrezzo.
- Confermate con
OK
per accedere all'impostazione.
*
Fig. 154
Fig. 155
• Vista dell'attrezzo dall'alto
- Premete i tasti freccia per spostarvi tra le
quote (SU, GIU, SX, DX): sul display compare
la descrizione della quota selezionata.
- Confermate con
OK
per accedere
all'impostazione.
- Inserite il dato.
- Selezionate e programmate una alla volta
tutte le quote.
*
Disassamento orizzontale tra il punto di applicazione e il punto d'aggancio
Punto di applicazione
Punto di aggancio
- 1.50 m
VALORI NEGATIVI:
il punto di applicazione è
spostato a sinistra rispetto
al punto di aggancio.
Fig. 156
Punto di applicazione
Punto di aggancio
+ 1.50 m
VALORI POSITIVI:
il punto di applicazione è
spostato a destra rispetto
al punto di aggancio.
Fig. 157
IL PUNTO DI AGGANCIO DI UNA MACCHINA SEMOVENTE COINCIDE CON L'ASSE POSTERIORE DEL MEZZO.
Punto di aggancio
Punto di applicazione
Fig. 158
Par.
Esce dalla funzione
o dalla modifica
del dato
Conferma l'accesso
o la modifica del dato
Scorrimento
(SX / DX)
Cancella
il carattere
selezionato
Incremento /
decremento
dei dati
Scorrimento
(SU / GIU)
Inserisce
il carattere
selezionato
PROGRAMMAZIONE AVANZATA
"ATTREZZO"
