15

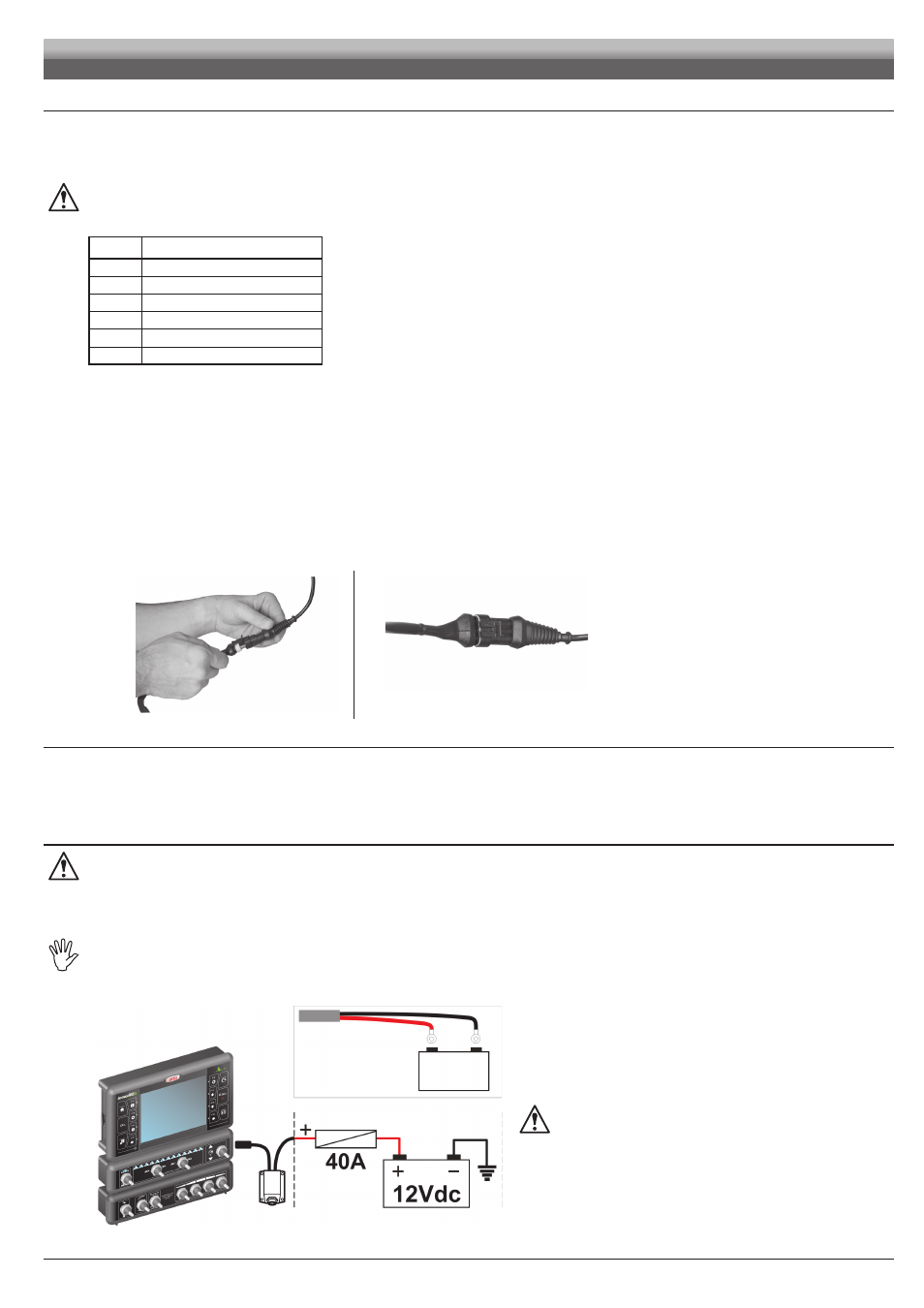

6.6 Collegamento dei sensori
Fissate i connettori alle rispettive funzioni secondo le sigle riportate nello schema generale di montaggio dell’impianto in vostro possesso (par. 5.1).
I cavi del cablaggio sono marcati con un simbolo di identificazione della funzione effettuata: in tabella sono riportate tutte le
indicazioni per collegare correttamente il cablaggio alle funzioni disponibili.
Utilizzate sensori ARAG: nel caso di danni provocati dall’utilizzo di sensori non idonei o comunque non di produzione ARAG si
intende automaticamente risolta ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone o animali causati da quanto descritto in precedenza.
ITEM COLLEGAMENTO
F Flussometro
L Sensore di livello
M Sensore di pressione
S Sensore di velocità
T Flussometro riempimento
X Sensore RPM
- Le istruzioni per l'installazione dei sensori sono allegate ai prodotti.
I sensori di velocità elencati in seguito possono essere utilizzati anche come sensori RPM:
• sensore di velocità induttivo (
cod. 467100.086);
• sensore di velocità magnetico ( cod. 467100.100).
- Collegamento di:
• flussometro;
• sensore di pressione;
• sensore di livello;
• flussometro di riempimento;
• sensore RPM.
Tutti i sensori ARAG utilizzano lo stesso tipo di connettore. Collegate il connettore del sensore a quello del cablaggio relativo; dopo esservi assicurati
del corretto inserimento premete fino al bloccaggio.
Fig. 22 Fig. 23
6.7 Collegamento delle telecamere
Bravo 400S può essere collegato a una o due telecamere cod. 46700100 (acquistabili separatamente) utilizzando gli appositi cablaggi indicati sul
catalogo generale ARAG.
Collegate il connettore al monitor (punti di connessione al par. 5.2) e fate giungere l’altro capo del cavo alla telecamera: dopo esservi assicurati del
corretto inserimento ruotate la ghiera in senso orario fino al bloccaggio.
6.8 Collegamento dell’alimentazione
ATTENZIONE:
Per non incorrere nel rischio di cortocircuiti, non collegate i cavi di alimentazione alla batteria prima di aver completato l’installazione.
Prima di alimentare il computer assicuratevi che la tensione di batteria della motrice sia corretta (12 Vdc).
BRAVO 400S viene alimentato direttamente dalla batteria della macchina agricola (12 Vdc): l'accensione deve essere eseguita SEMPRE dal computer;
in seguito ricordatevi di spegnerlo utilizzando l'apposito tasto sul pannello di comando.
L'accensione prolungata del BRAVO 400S a macchina spenta può scaricare la batteria del trattore: in caso di soste prolungate
della macchina a motore spento, assicuratevi di avere spento il computer.
La fonte di alimentazione deve essere collegata come indicato in Fig. 24:
Fig. 24
Collegate direttamente il cavo di alimentazione alla batteria,
utilizzando gli appositi occhielli.
ATTENZIONE! NON collegate sotto chiave (15/54).
INSTALLAZIONE
