20.2.2 Cablaggio

È responsabilità dell’utente garantire che il funzionamento della pompa sia sicuro e
affidabile con il comando a distanza e con quello automatico.

I cavi a 0 V di questa pompa sono collegati in comune e isolati tramite trasforma-
tore di rete dalla terra (messa a terra fluttuante). Può essere collegata a interfacce
a 0 V isolate o a 0 V collegate a terra.

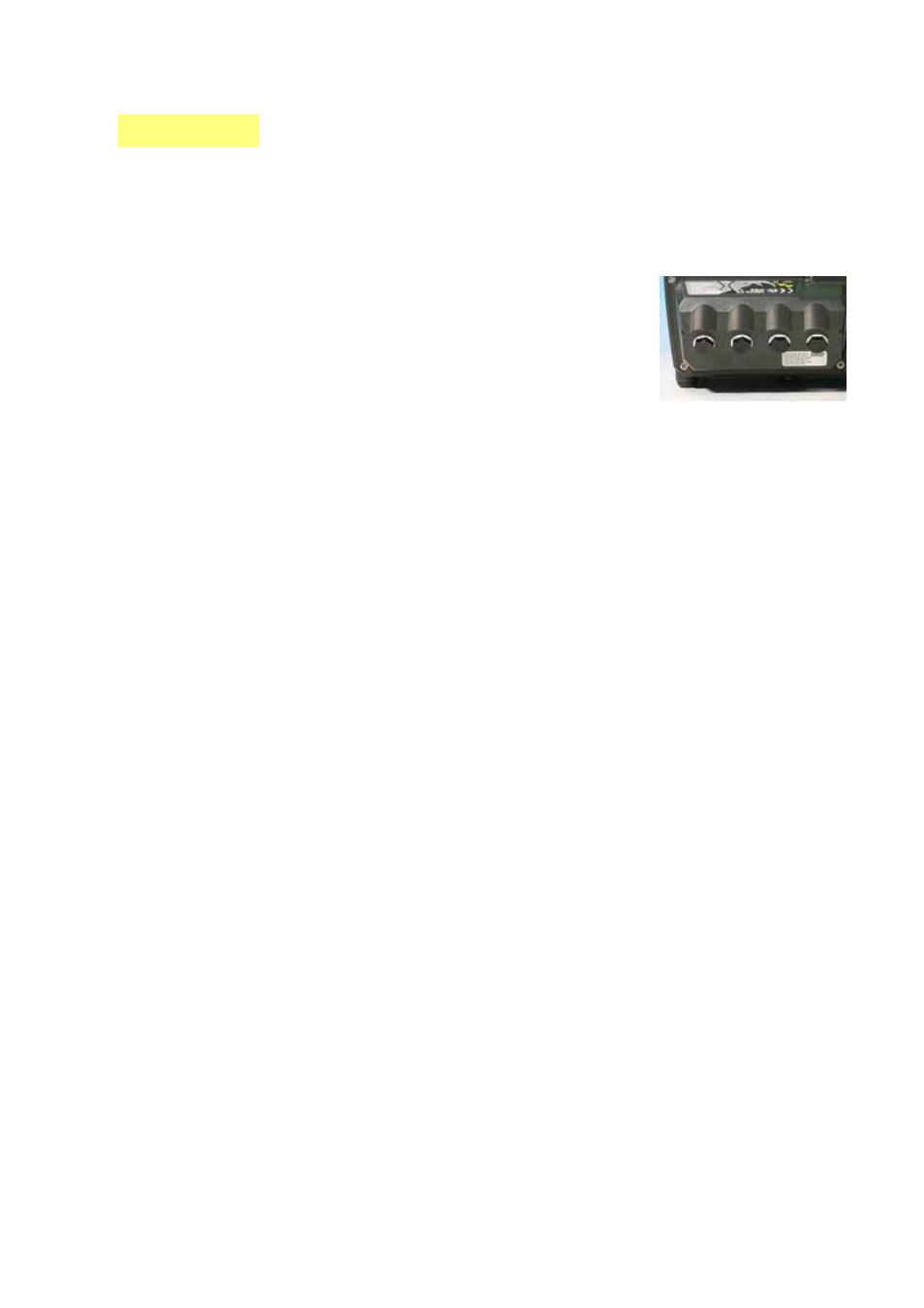

L’ingresso dei cavi nel modulo avviene attra-
verso un massimo di quattro guarnizioni per
cavo a tenuta stagna, Queste possono essere
montate al posto dei tappi di tenuta che si
trovano sul modulo quando la pompa viene
spedita.

Il numero delle guarnizioni necessarie
dipende dal numero di cavi di collegamento necessari e dalle decisioni dell’installa-
tore. Di norma, sono fornite in dotazione con la pompa quattro guarnizioni M16 per
cavi.

Conduttori raccomandati per il cavo di comando per i connettori della morsettiera:
sistema metrico decimale = 0,14-2,5 mm

2

(conduttore unico) e 0,14-1,5 mm

2

(più

conduttori). USA = 26-14 AWG (conduttore unico) e 26-16 AWG (più conduttori).
Cavo: circolare. Diametro esterno max/min per assicurare la tenuta quando lo si
passa attraverso la guarnizione standard: 9,5 mm-5 mm. La sezione del cavo
deve essere circolare per garantire la tenuta.

Per la protezione EMC è necessario utilizzare un cavo di comando schermato. La
schermatura deve terminare su una delle viti di montaggio del circuito stampato
oppure sul connettore a forcella adiacente (se presente).

Per una protezione EMC migliorata negli ambienti estremamente rumorosi, il cavo
schermato può essere utilizzato insieme a guarnizioni per EMC per cavo in metallo
a tenuta stagna. Questi elementi devono essere collegati a terra al modulo aggiun-
gendo un dado M16x1,5 con bordi dentati per assicurare un contatto corretto con
l’interno del modulo. È necessario smontare la scheda di circuiti del modulo per
accedere all’interno del modulo: è tenuta in posizione da due viti di fissaggio che
possono essere tolte e rimontate con un cacciavite a croce. Prendere le normali pre-
cauzioni contro la corrente statica quando si maneggiano i circuiti stampati.
