Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 116

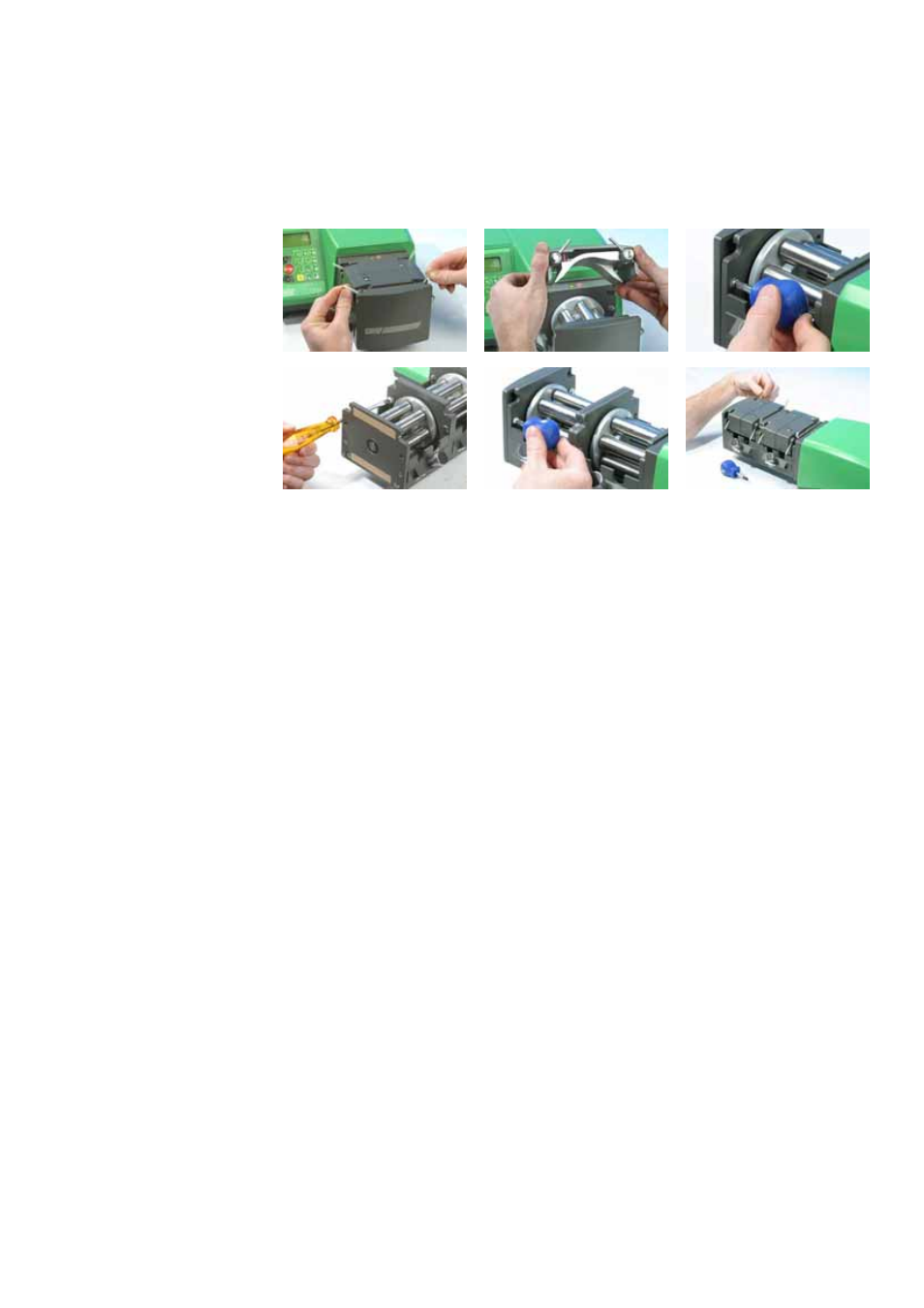

Montaggio di una testina supplementare
La parte anteriore della testina 505L è dotata di una piastra di copertura che si tiene
in posizione con due viti. Per poter montare una seconda testina, questa piastra va
smontata.
Sollevare le due leve su ciascun lato della testina e smontare il corpo.
Togliere le due viti che fissano la piastra di copertura sulla parte anteriore della
testina fissa. Può essere utile per questa operazione un cacciavite a croce corto.
Smontare la piastra di copertura.
Lubrificare la linguetta dell’albero di azionamento che sporge sul retro della
testina supplementare e la corrispondente scanalatura sulla parte anteriore
della testina fissa. Posizionare la testina supplementare in modo che la linguet-
ta e la scanalatura si innestino e allineare il corpo della testina supplementare
con il corpo della prima testina, quella fissa. Inserire le due viti di fissaggio di
corredo della testina supplementare su ciascun lato della testina stessa e ser-
rarle. Applicare la piastra di copertura sulla testina supplementare usando le
due viti che la fissavano alla testina fissa.
Mettere in posizione i corpi testina e fissarli chiudendo le leve.
