Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 108
Uscita dal funzionamento in rete
Premendo il tasto STOP vengono visualizzate tre opzioni: Continua, Manuale
e Menu. Usare i tasti SU e GIÙ per effettuare una selezione, quindi premere
ENTER per confermare.
Selezionando Continua si riporta la pompa sulla modalità di rete (RS232).
Selezionando Manuale la pompa si riporta sul funzionamento manuale e
mantiene la velocità impostata e lo stato di funzionamento di quando si
trovava in precedenza in modalità di rete. Vedere 18 Funzionamento man-
uale.
Selezionando Menu viene visualizzato il menu principale (vedere 14 Menu
principale).
Arresto d’emergenza
In una situazione di emergenza, premere il tasto STOP. La pompa viene
arrestata e visualizza una schermata di interruzione, dalla quale è possibile
selezionare Continua per ritornare al comando in rete, Manuale impostare la
pompa sul comando manuale (vedere 18 Funzionamento manuale, o Menu per
visualizzare il menu principale (vedere 14 Menu principale. Usare i tasti SU e
GIÙ per effettuare una selezione, quindi premere ENTER per confermare.
Comando RS485

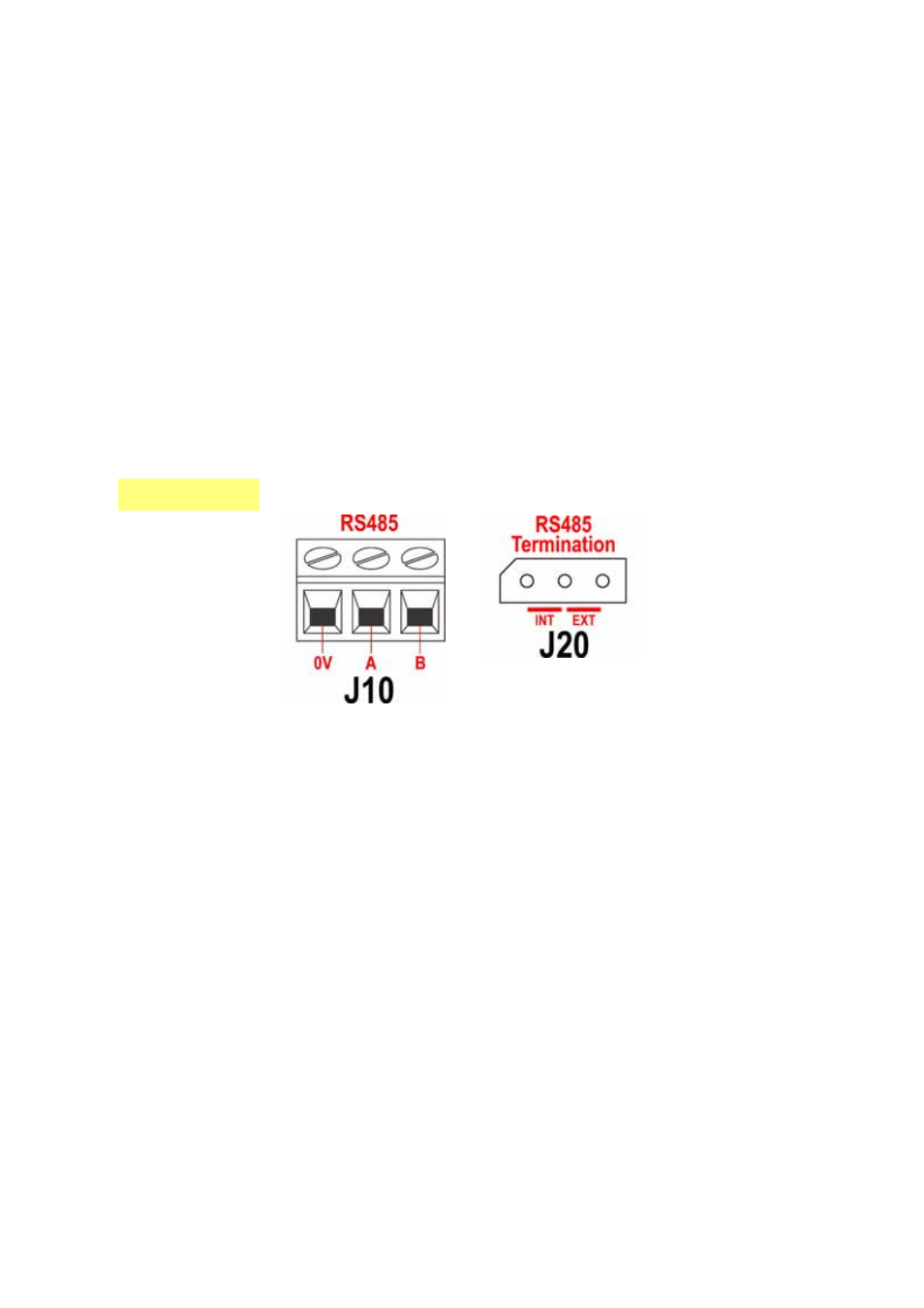

Collegare il collegamento di rete a J10 usando una coppia intrecciata schermata: A
su A, B su B, schermatura su 0 V. Assicurarsi che la pompa sia configurata per fun-
zionare con il comando di rete. Lo stesso segnale RS485 può gestire più di una
pompa: collegare tutte le pompe in parallelo. Vedere 21 Comando e funzionamento
in rete.
Perché il controllo RS485 funzioni correttamente, è necessario posizionare corretta-
mente il collegamento al link J20. Montare il collegamento di una singola pompa o del-
l’ultima pompa su una linea di rete nella posizione contrassegnata INT sul connettore
a tre pin; montare il collegamento di tutte le altre pompe sulla linea di rete nella
posizione contrassegnata EXT sul connettore a tre pin .
