Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 104
Importante: output di stato della pompa
Gli output 1-4 sono disponibili come contatti di relè di commutazione monopolari:
relè 1, 2, 3 e 4. Collegare ai contatti normalmente aperti o normalmente chiusi
del relè in base alle necessità e configurare opportunamente il software della
pompa. Vedere 20.2.7 Output.
Nota: La tensione massima sui contatti dei relè di questa pompa è di 30 V c.c.;
carico massimo 30 W.
Nota: adatto anche per bassa tensione: ovvero, 1 mA a 5 V c.c. minimo.
20.2.7 Output 1, 2, 3, 4

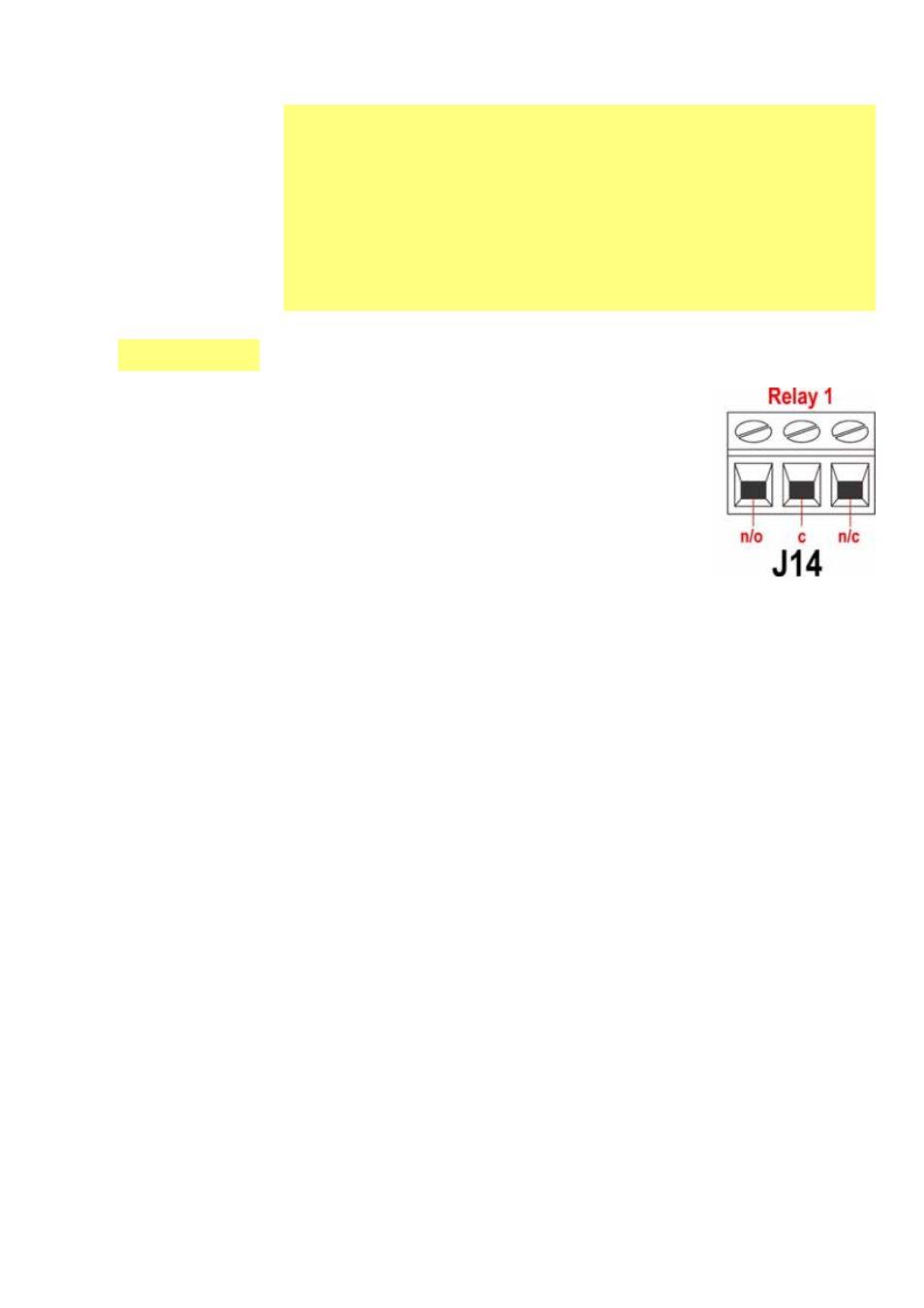

Nota: qui è illustrato il relè 1 (J14). I relè 2, 3 e 4 (J15, J16
e J17) funzionano in modo identico.
Collegare il dispositivo di output al terminale c (comune) del
connettore del relè scelto e il terminale n/c oppure il termi-
nale n/o (normalmente chiuso o normalmente aperto), in
base alle necessità. Configurare il software della pompa di
conseguenza. Vedere 20.2.7 Output.
Per impostazione predefinita, il relè 1 è configurato per indi-
care lo stato di funzionamento/arresto, il relè 2 è configura-
to per indicare lo stato della direzione, il relè 3 è configurato
per indicare lo stato automatico/manuale e il relè 4 è config-
urato per indicare lo stato di allarme generale. Vedere 12
Accensione della pompa per la prima volta.
