Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 89
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche
con cavi di lunghezza massima di 25 m del tipo specificato in precedenza. Oltre a
questa distanza, è responsabilità dell’utente garantire che il funzionamento della
pompa sia sicuro e affidabile con il comando a distanza e con quello automatico.
Non fissare insieme con fascette i cavi di comando e dell’alimentazione di rete.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete
(messa a terra fluttuante). Può essere collegata a interfacce a 0 V isolate o a 0 V
collegate a terra. Gli output 1 e 2 TTL (transistor logic) usati qui sono composti di
due stati: nominalmente 0 V e 5 V, ma in pratica < 0,4 V (< 0,4 mA) e 2,4-5 V (<
16 mA). Non sono adatti per azionare relè. Se è necessario azionare un relè tramite
il segnale TTL, procedere come descritto successivamente nella sezione 20.1.5.1
Output logico 1-4, riportata di seguito.
20.1.1 Input di funzionamento/arresto

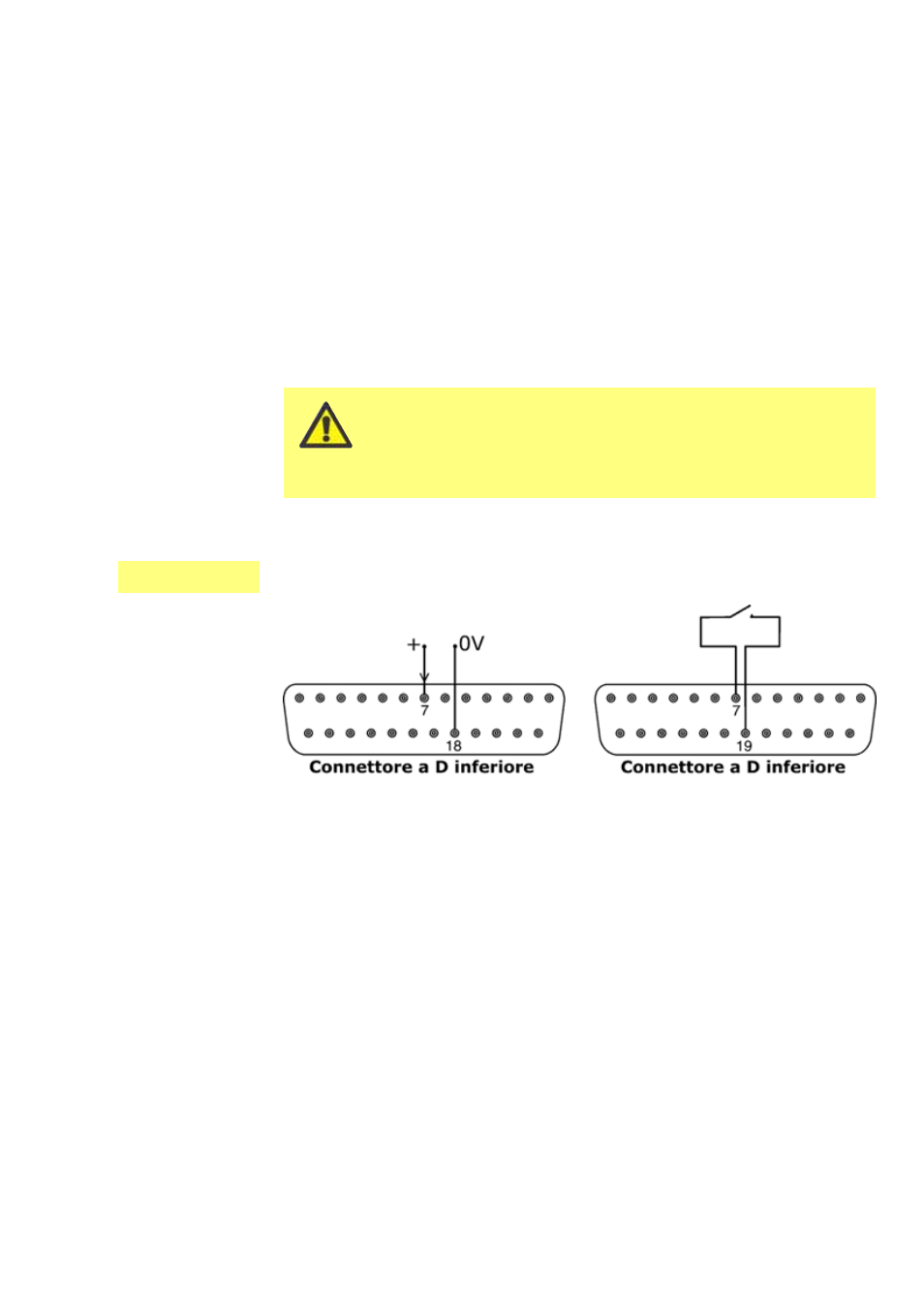

Funzionamento/arresto a distanza: Collegare un interruttore a distanza tra i pin 7 e
19 del connettore a D inferiore. Alternativamente, si può applicare un input logico al
pin 7 del connettore a D inferiore, con collegamento a terra sul pin 18. Un input alto
ferma la pompa, un input basso la mette in funzione. In assenza di una connessione
o con l’interruttore aperto, la pompa passa come impostazione predefinita sul fun-
zionamento. Per modificare o impostare il rilevamento dell’input di funzionamen-
to/arresto, vedere 19.11 Arresto a distanza nel menu Imposta.
Non applicare mai la tensione ai connettori a D.
Applicare i segnali corretti ai pin indicati. Limitare i seg-
nali ai valori massimi indicati. Non applicare tensione
attraverso altri pin. In caso contrario, può derivarne un
danno permanente, non coperto dalla garanzia.
Di
