Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 106
21 Comando e funzionamento in rete
Comando RS232
Il comando di rete RS232 è disponibile tramite un connettore a D a 9 pin collegato
come illustrato di seguito.
RS232 è la modalità che consente di gestire la pompa tramite computer e control-
lori di processo. Può comandare ogni funzione della pompa e restituire i dati al con-
troller per un funzionamento a circuito chiuso. È possibile gestire individualmente
fino a 16 pompe.
Cavi di comando consigliati: a 7 fili di 0,2 mm di diametro (24 AWG), schermato, cir-
colare, contenente un massimo di 4 conduttori. Lo schermo del cavo deve essere
collegato a terra tramite il metallo dell’involucro.
La pompa soddisfa tutti i requisiti di compatibilità con le emissioni elettromagnetiche
con cavi di lunghezza fino a 3 m del tipo specificato in precedenza. Oltre a questa
distanza, è responsabilità dell’utente garantire che il funzionamento della pompa sia
sicuro e affidabile con il comando a distanza e con quello automatico.
I cavi a 0 V di questa pompa sono isolati dalla terra tramite trasformatore di rete
(messa a terra fluttuante).

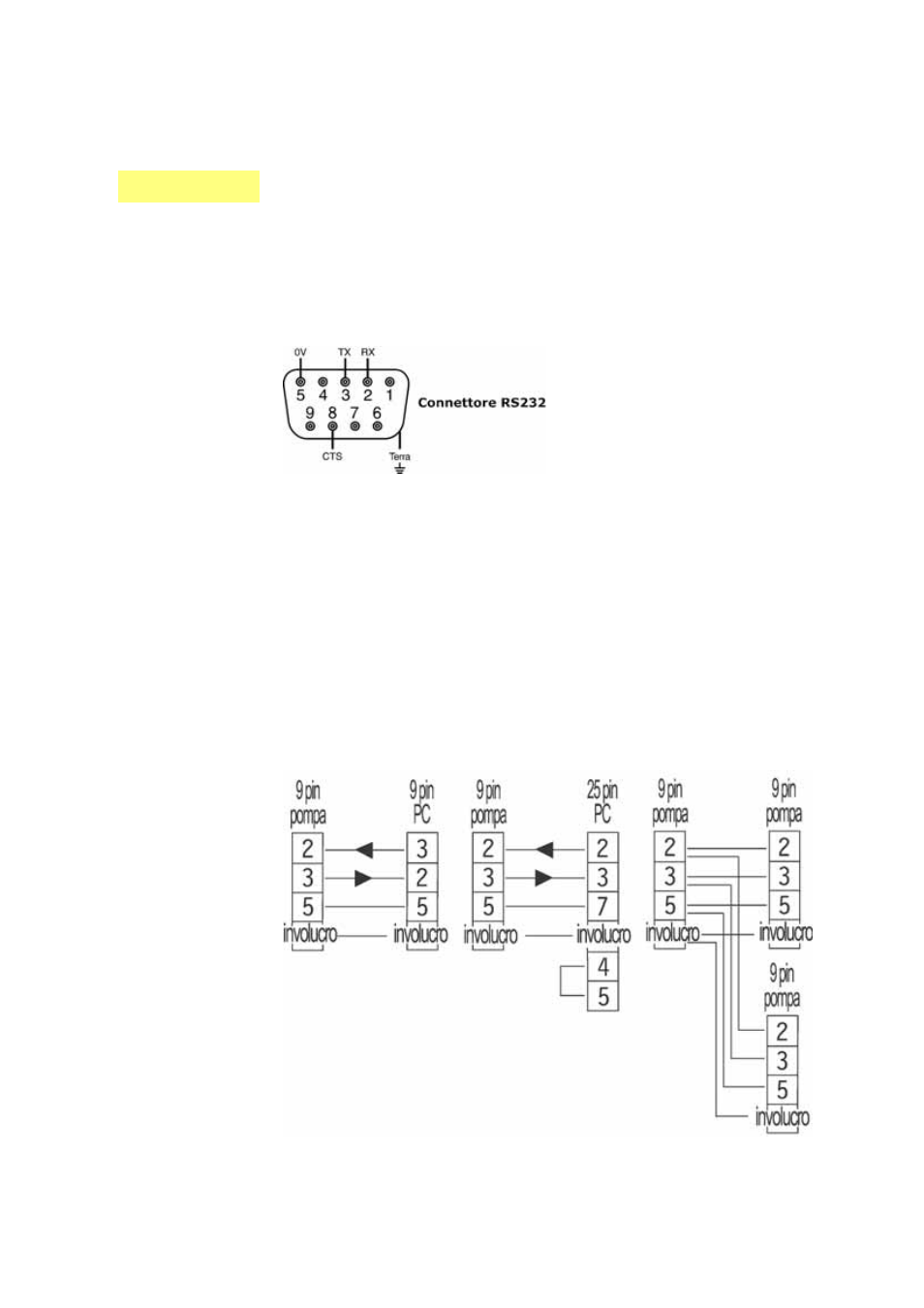

Cablaggio RS232 di base
Di
