Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 90
20.1.2 Input di direzione

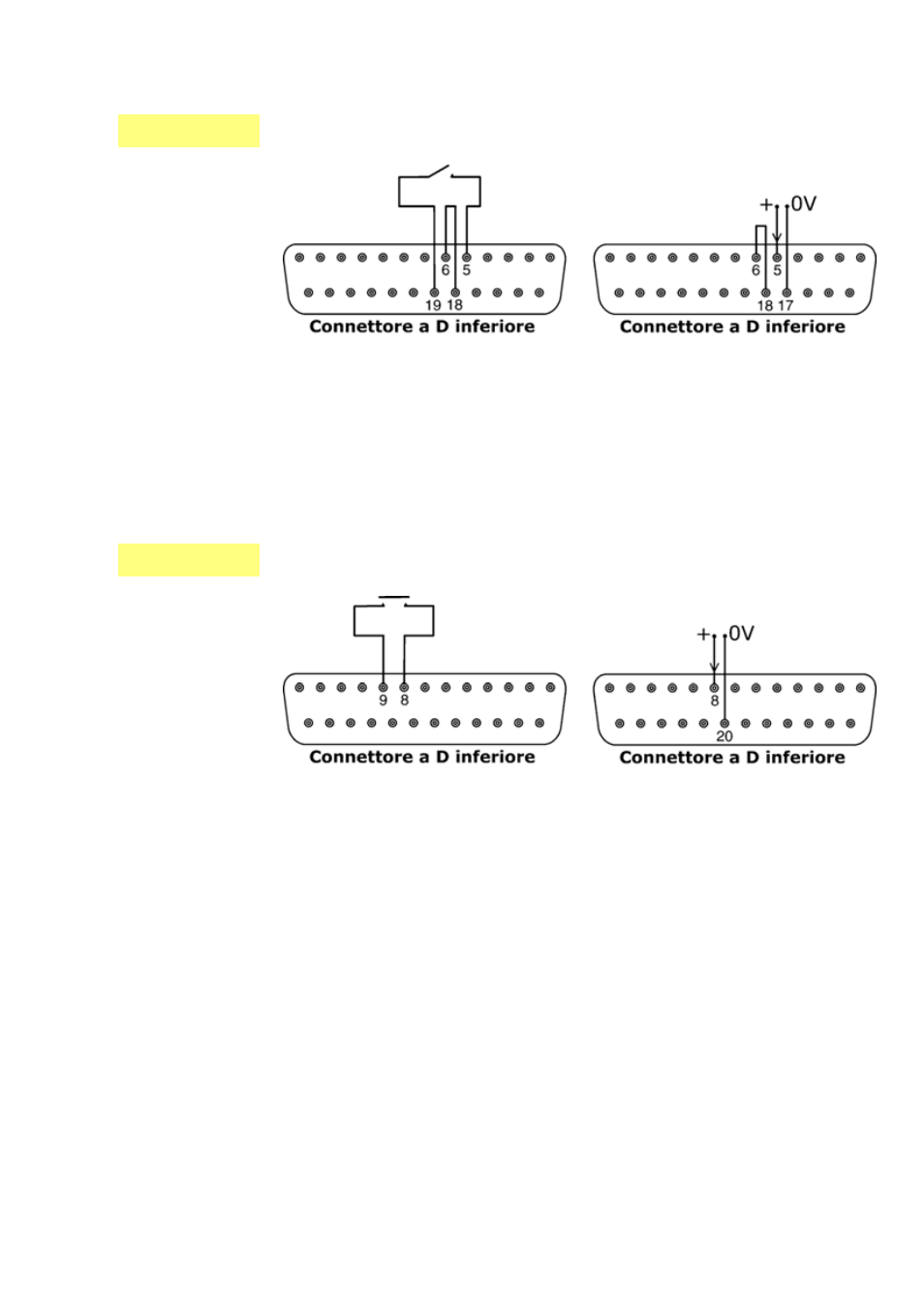

Per attivare il comando di direzione a distanza e disattivare il tasto DIREZIONE
sulla tastiera, collegare fra loro i pin 6 e 18 del connettore a D inferiore. Collegare
un interruttore a distanza tra i pin 5 e 19 del connettore a D inferiore. Interruttore
aperto per rotazione in senso orario, interruttore chiuso per rotazione in senso antio-
rario. Alternativamente, si può applicare un segnale logico al pin 5 del connettore a
D inferiore, con collegamento a terra sul pin 17. Un input basso per la rotazione in
senso orario, un input alto per la rotazione in senso antiorario. In assenza di collega-
mento la pompa effettua come impostazione predefinita la rotazione in senso orario.
20.1.3 Input dose
Collegare un interruttore a contatto momentaneo come un interruttore a pedale o
manuale tra i pin 8 e 9 del connettore a D inferiore. Chiudere l’interruttore per
iniziare una dose. Questo input viene adattato dal software e funziona in un modo
simile a quello degli altri input a distanza, come con l’input logico da 5-24 V come
indicato in precedenza, usando il pin 8 come input e il pin 20 come 0 V (connettore
a D inferiore).
Nota: questo input viene adattato dal software in modo che il segnale possa essere
momentaneo o mantenuto durante la dose. Se mantenuto, il segnale deve essere
rimosso prima della dose successiva.
Nota: collegare solo una pompa per ogni interruttore. Se varie pompe vengono
accese contemporaneamente, utilizzare più poli e isolare ciascun circuito.
