Se necessario, scollegare i due connettori a D a 25 vie che collegano il modulo
all’unità di azionamento della pompa. Se necessario, inoltre, staccare il filo di
messa a terra del modulo dalla parte posteriore dell’unità. Tuttavia, il filo è suf-
ficientemente lungo da consentire di ripiegare all’indietro il modulo per
accedere alla scheda di circuiti interna e al retro dell’unità di azionamento.

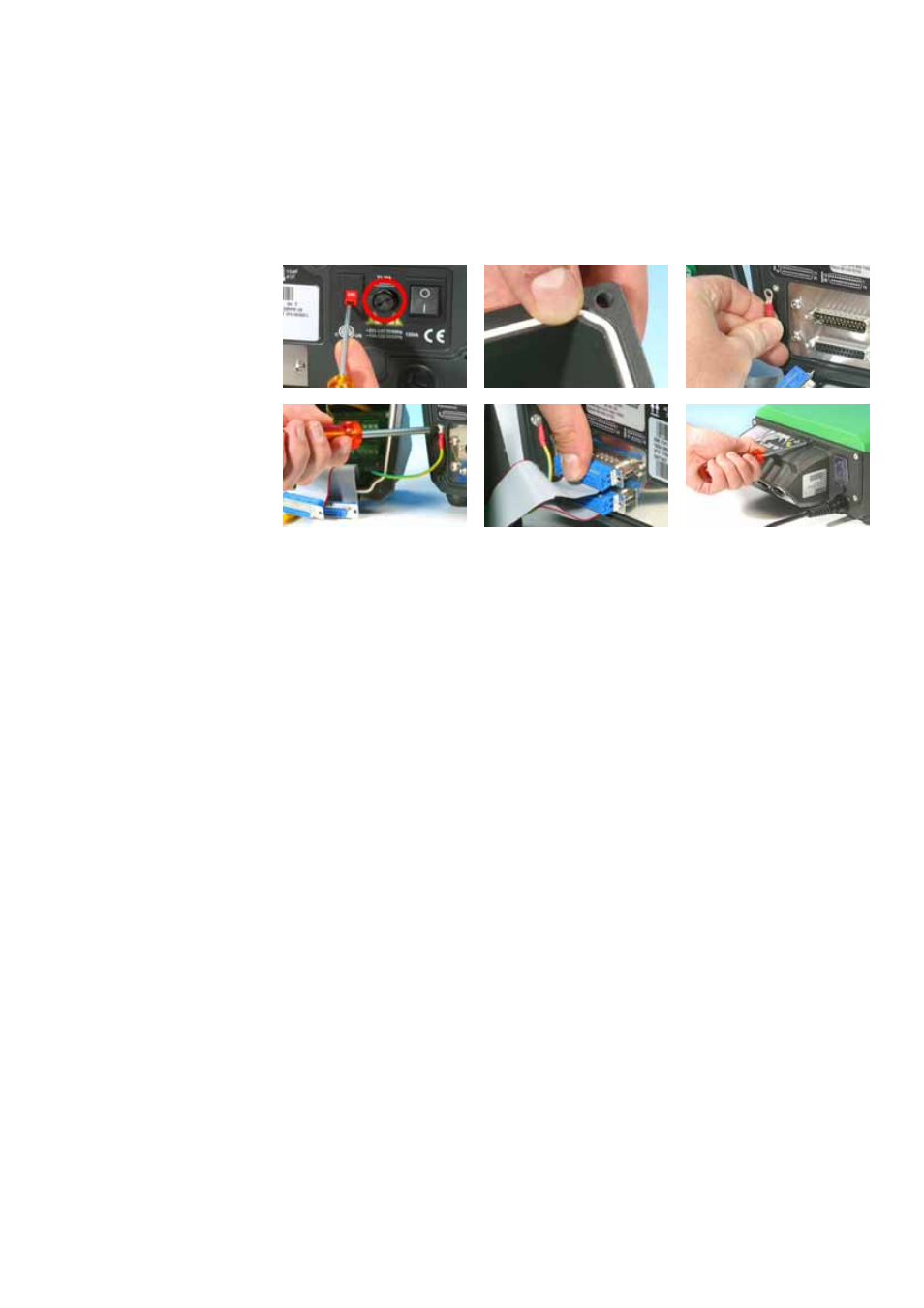

Per rimontare un modulo a tenuta 520N:
Controllare che il fusibile nel portafusibili (cerchiato) nel centro del quadro
interruttori non necessiti di essere sostituito. Controllare che il selettore di ten-
sione sia impostato correttamente per l’alimentazione di rete in uso.
Controllare che la striscia di tenuta (qui colorata di bianco per chiarezza) sia
completamente inserita nel canale sulla parte anteriore del modulo.
Collegare il cavo di messa a terra del modulo. Rimettere e serrare la vite a
2 Nm.
Spingere in posizione i connettori a D a 25 vie femmina (superiore) e maschio
nelle relative controparti sulla parte posteriore dell’unità di azionamento.
Tenere il modulo in posizione, facendo attenzione a non spostare la guarnizione
e a non impigliare il filo di terra o i cavi a nastro dei connettori a D, e avvitare
le sei viti di fissaggio (per prima la vite superiore centrale). Serrare a 2,5 Nm.
Nota: assicurarsi che il modulo 520N sia sempre montato correttamente usando
tutte le sei viti. Senza il modulo e le viti, i fori delle viti possono corrodersi e la pro-
tezione IP66 (NEMA4X) risulterà compromessa.
