Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 96
20.2 Cablaggio del comando automatico
IP66
Il collegamento della pompa ad altri dispositivi avviene tramite i connettori a vite del
terminale del modulo a tenuta 520N sulla parte posteriore della pompa. I cavi adat-
ti devono essere passati nel modulo attraverso una o più apposite guarnizioni a
tenuta e vanno collegati in modo appropriato. Per consentire questa operazione è
necessario lo smontaggio del modulo.
È importante controllare l’impostazione della ten-
sione della pompa per assicurarsi che corrisponda
all’alimentazione di rete utilizzata. Il selettore di ten-
sione è montato sul pannello posteriore dell’unità di
azionamento. Il modulo deve essere smontato (e
successivamente rimontato) per consentirne la verifi-
ca.

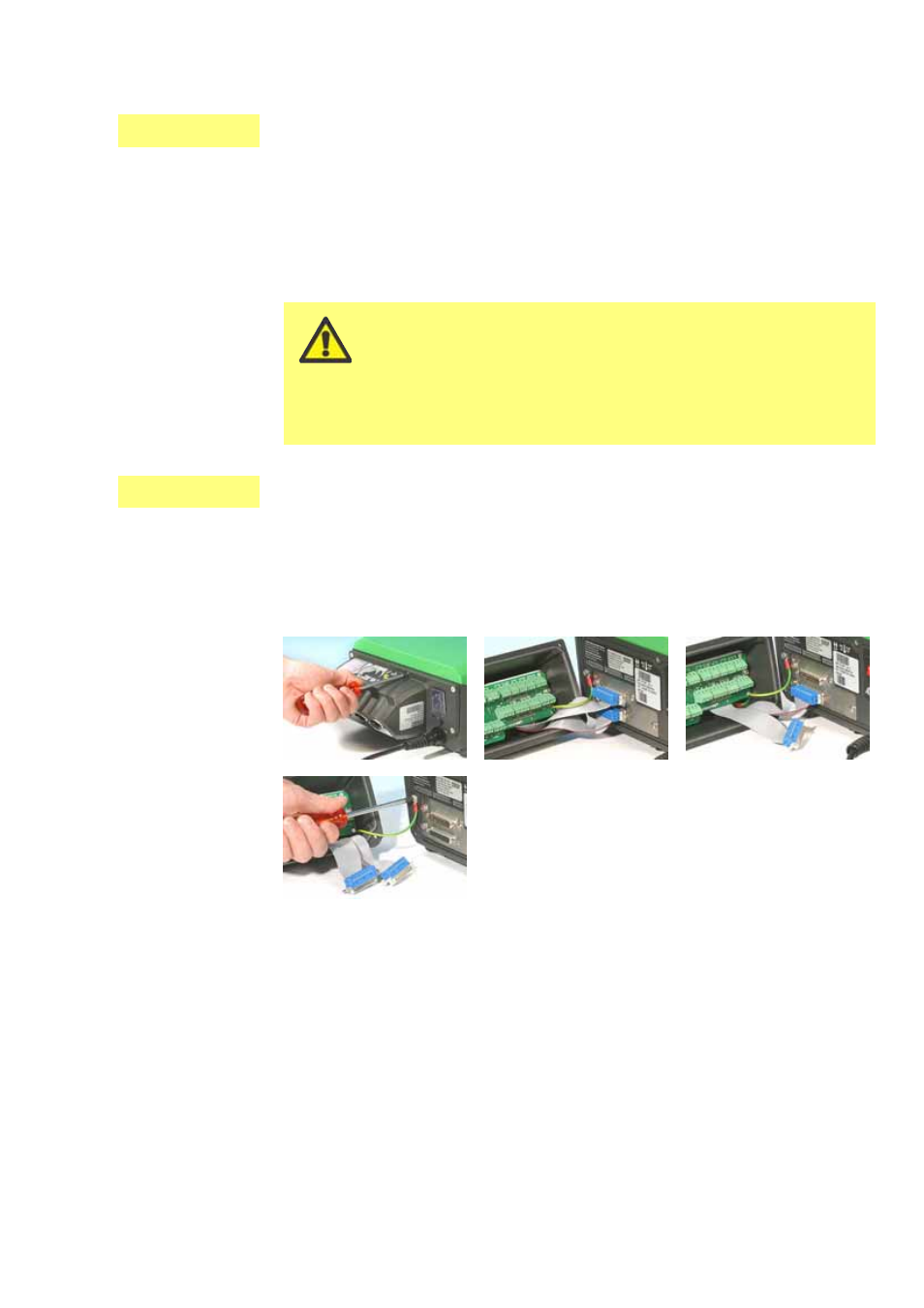

20.2.1 Smontaggio e rimontaggio del
modulo 520N
Per smontare il modulo a tenuta 520N:
Il modulo è fissato sul retro dell’unità di azionamento con sei viti in acciaio inossid-
abile M5x12 Pozidriv a testa conica.
Svitare le sei viti usando un cacciavite a croce adatto, lasciando per ultima la
vite superiore centrale. Anche quando sono state tolte tutte le viti, la striscia di
tenuta può fare aderire il modulo all’unità di azionamento. In questo caso, pic-
chiettarlo delicatamente per staccarlo. Non utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata all’interno del corrispondente
canale sulla parte anteriore del modulo. Il coperchio trasparente dell’interrut-
tore di accensione/spegnimento deve essere lasciato sulla propria flangia sulla
parte anteriore del modulo. Controllare l’integrità della guarnizione e il coper-
chio trasparente dell’interruttore di accensione/spegnimento. In caso di danni,
sostituire la parte per conservare la protezione dell’ingresso.
