Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 119

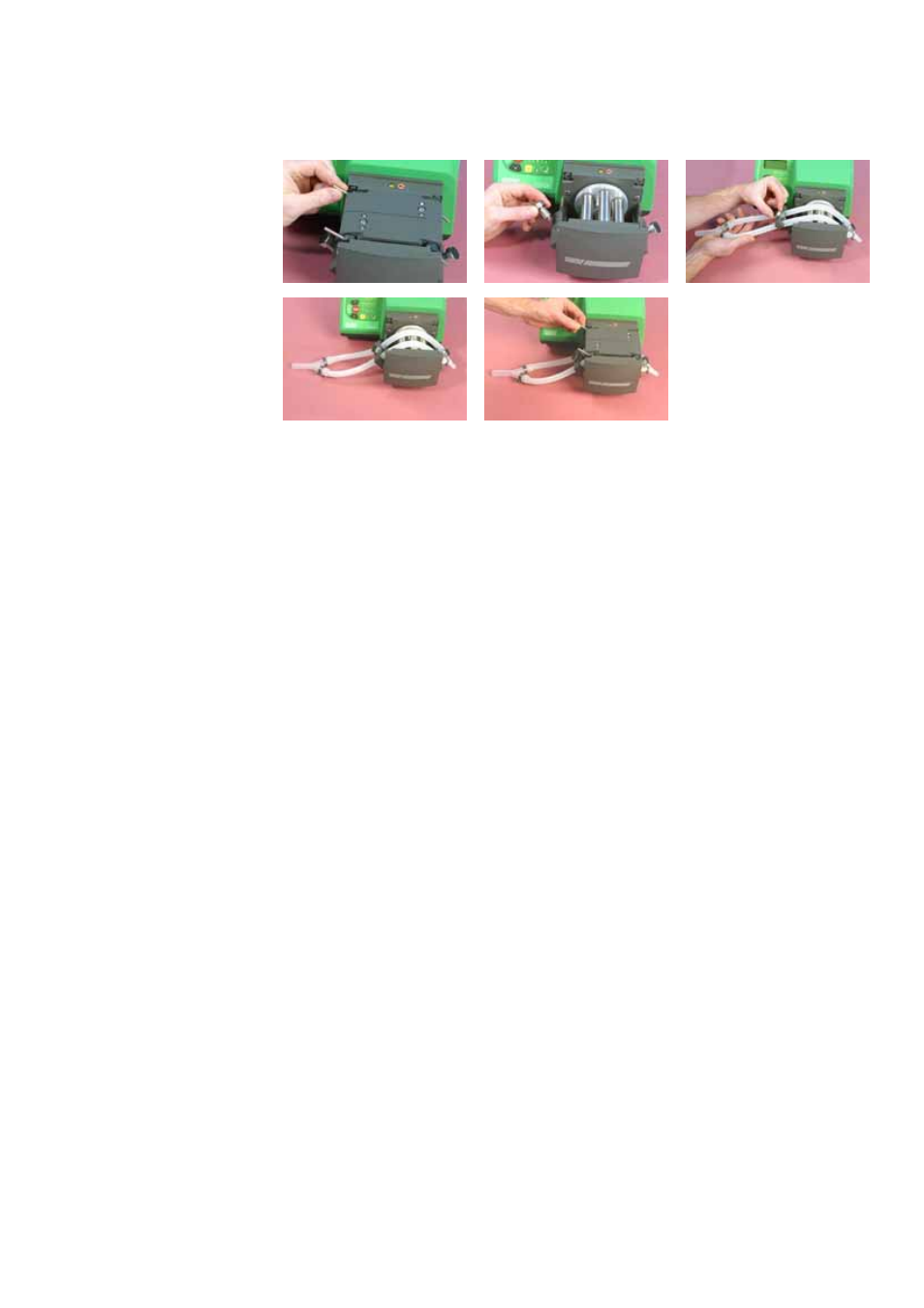

Se si utilizza un elemento per alta portata da 9,6 mm:
Sollevare le due leve su ciascun lato della testina e smontare il corpo.
Smontare il supporto a forma di fungo sul lato di aspirazione della pompa
ruotandolo in senso antiorario di un quarto di giro ed estrarlo. Non smontare il
supporto sul lato di erogazione.
Appoggiare l’elemento sul rotore, con il connettore a Y più piccolo sul supporto
finale sul lato di erogazione.
I morsetti del tubo sono contrassegnati con il diametro nominale per il tubo a
cui sono adatti. Tirare bene l’elemento e fissarlo saldamente con un morsetto
da 9,6 mm sul lato di aspirazione della testina, usando la base a baionetta uti-
lizzata in precedenza per il supporto a forma di fungo.
Sostituire il corpo della testina e fissarlo chiudendo le due leve.
I tubi per il trasferimento possono ora essere attaccati ai connettori. Sul lato di aspi-
razione, utilizzare un tubo del diametro di 12,7 mm.
