9

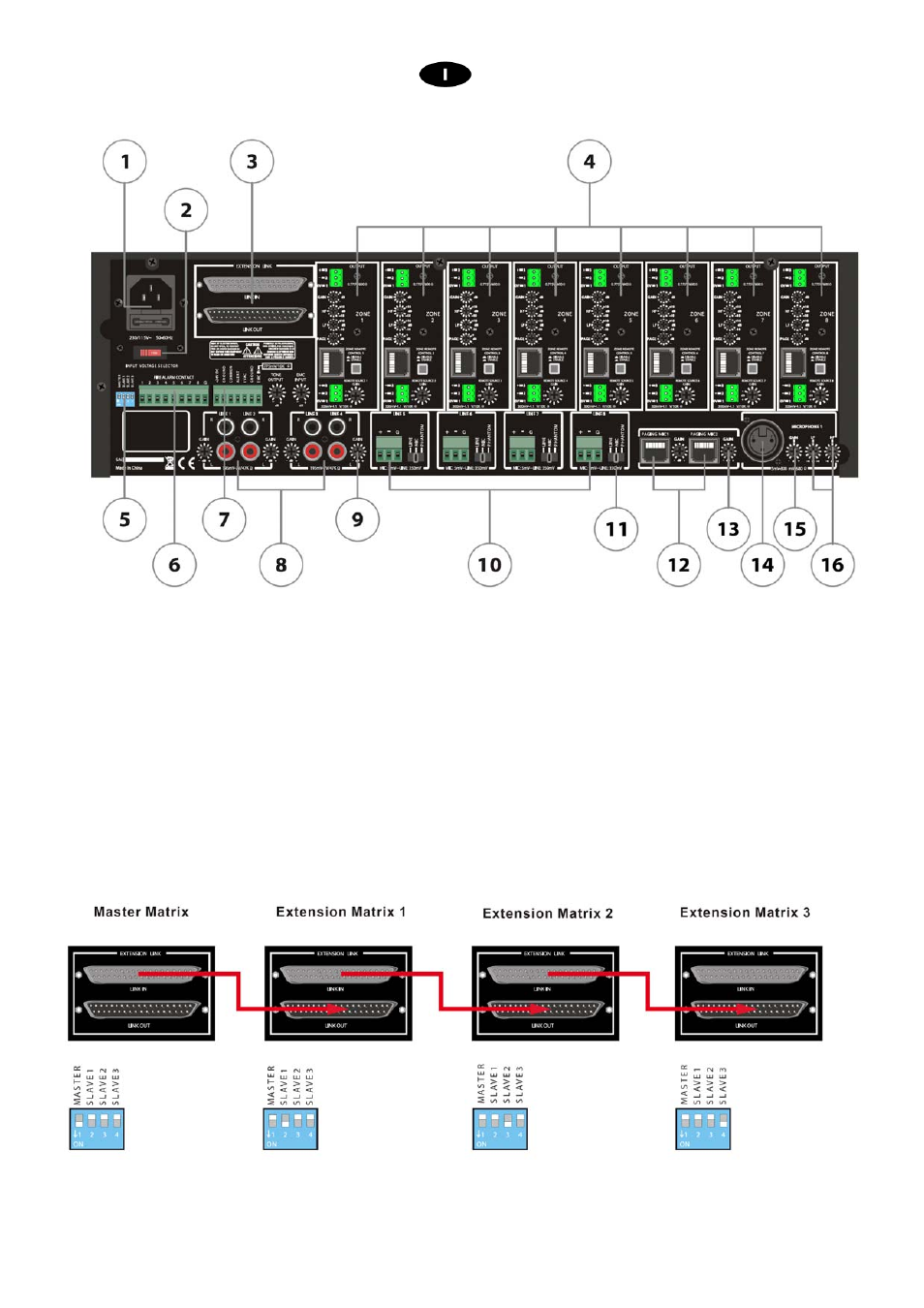

4. PANNELLO POSTERIORE
fig.2
1. Presa cavo alimentazione di rete con porta-fusibile
Collegare l’unità alla rete 230Vac 50/60Hz o 117Vac 50/60Hz
Nota: per l’utilizzo alla tensione di riferimento è 117Vac 50/60Hz spostare il selettore di rete (fig.2 rif. 2)
nella posizione 117Vdc
Alloggio per fusibile T 1A 250V.Il fusibile protegge il dispositivo da eventuali sbalzi di tensione della rete di
alimentazione e può essere sostituito
2. Selettore per alimentazione di rete 230/117Vca 50/60Hz
3. ESTENSION LINK
I connettori DB37 permettono di collegare fino a 4 MATRIX88 in cascata per ottenere un sistema a 16, 24 o
32 zone. Per il collegamento vedi schema fig.3 (e schema fig.6 del paragrafo 6). Il link consente di
condividere le 8 sorgenti audio, l’ingresso MIC1, le due console di paging e i dati di comunicazione
dell'unità Master con tutte le unità Slave, collegate al sistema. Per il collegamento utilizzare il cavo DB37 in
dotazione.
fig.3
Nota:
per l’impostazione dei Dip Switch vedi il punto 5 del paragrafo 4.
