10
4. Moduli di Zona
A. Uscita di Zona
Ogni zona dispone di un connettore di uscita audio bilanciata (+ - 0V).
Collegare quest’uscita all’ingresso del rispettivo amplificatore di zona.
B. GAIN
Il controllo del guadagno di zona regola il livello dell’uscita della
rispettiva zona.
Tale controllo agisce su tutti i segnali audio in ingresso alla zona
compresi l’audio proveniente dalla consolle di paging BM8X8, MIC1, i
toni di allarme e il segnale collegato all’ingresso EMC IN.
Tale controllo è particolarmente utile in fase d’installazione per
impostare un limite massimo sui controlli di livello, del pannello frontale o
dei controlli remoti, accessibili dall’utente.

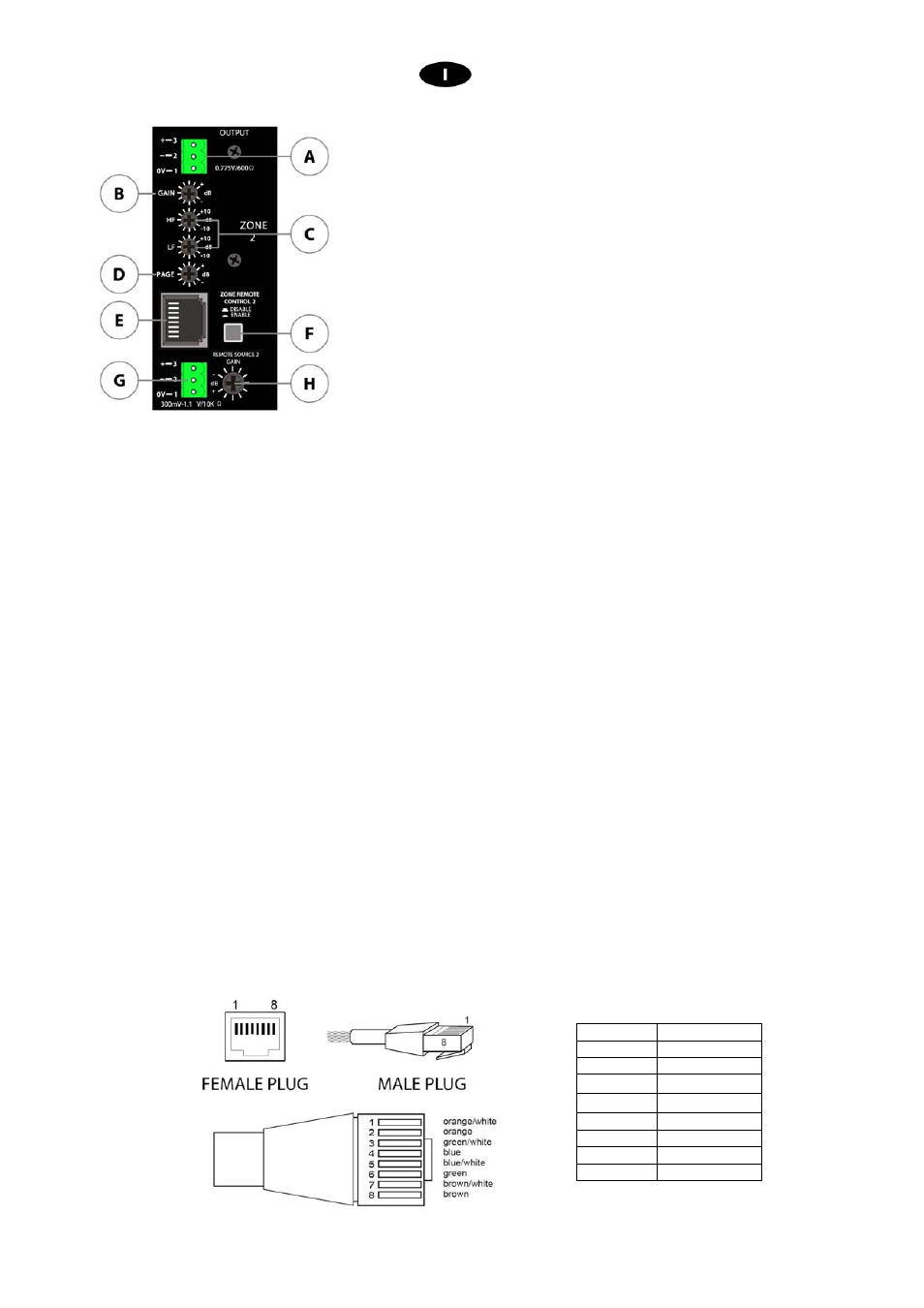

fig.4
C. Regolazioni di Tono dell’uscita di zona
Ogni zona dispone di un controllo indipendente del livello dei Bassi e degli Alti.
- LF consente di regolare la gamma delle basse frequenze
- HF consente di regolare la gamma delle alte frequenze
D. PAGE
Ogni zona dispone di un controllo indipendente del livello del segnale di paging.
Tramite questo controllo possiamo regolare il livello dell’annuncio da consolle BM8X8 in maniera
indipendente dalle altre zone.
E. ZONE REMOTE CONTROL Input
Ognuna delle otto zone può essere collegata ad un pannello di controllo per la selezione da remoto
della sorgente audio, per la regolazione del volume o per l’inserimento di una sorgente
audio/microfono locale.
(Per maggiori informazioni sulle funzioni dei controlli remoti consultare i rispettivi manuali R88, R88L
e LOC02).
La porta RJ45 viene utilizzata per far comunicare il pannello di controllo remoto e la MATRIX88,
serve inoltre, per alimentare il controllo remoto fino a una distanza di 50 metri (per distanze superiori
prevedere un’alimentazione supplementare locale di 24 V DC).
Collegare alla porta ZONE REMOTE CONTROL Input la porta di comunicazione RJ45 del controllo
remoto attraverso un cavo UTP CAT5.
Nota:
Ogni controllo remoto opera esclusivamente nella zona audio a cui è connesso. Esempio se
viene connesso alla ZONE REMOTE CONTROL 4 esso sarà operativo solo sulla zona 4
.
Dettaglio connessione cavo UTP CAT5 su connettore RJ45 per connessione postazione microfonica
secondo lo standard EIA/TIA – 568B:
.
Piedino N° Assegnazione
1 RS485 B
2 RS485 A
3 MUTE
4 GND
5 +24V DC
6 +24V DC
7 AUDIO IN +
8 AUDIO IN -
