F. Tasto ZONE REMOTE CONTROL
Abilita o Disabilita un eventuale Controllo remoto (R88, R88L, LOC02).
Tasto premuto il Controllo Remoto è ABILITATO.
Tasto rilasciato il Controllo Remoto è DISABILITATO.
Nel caso, il controllo remoto venga disabilitato, le funzioni di selezione e regolazione del volume da
quest’ultimo saranno inattive, sul display del controllo remoto sarà visualizzato ‘OF’.
NOTA:
- Il controllo MASTER del pannello frontale (fig.1 rif.8) non è influenzato dall’attivazione del
controllo remoto.
- Il controllo MUSIC LEVEL del pannello frontale (fig.1 rif.7) è attivo solo se il pulsante di
attivazione del controllo remoto ZONE REMOTE CONTROL è disabilitato o il controllo
remoto stesso non è collegato
- Abilitare ZONE REMOTE CONTROL solo quando ci sia un controllo remoto di zona
collegato
G. Ingresso sorgente remota
Ogni zona può essere collegata ad una sorgente remota a livello di linea.
Questo connettore serve qualora non si intenda utilizzare un pannello remoto con ingressi locali. Per
selezionare l’ingresso Locale impostare “L” dal controllo remoto o sul pannello frontale della
MATRIX88.
Nota:
Quest’ingresso non può essere distribuito in altre zone.
H. REMOTE SOURCE GAIN
Il livello di segnale dell'ingresso della sorgente locale di zona (fig.3 rif.G) può essere regolato da
190 mW a 200 mW utilizzando REMOTE SOURCE GAIN.
NOTA:
Tale guadagno è attivo anche sulla sorgente locale (micro o line) collegata direttamente al
controllo remoto)
5. DIP SWITCH
Di Fabbrica il DIP switch è impostato su Master.

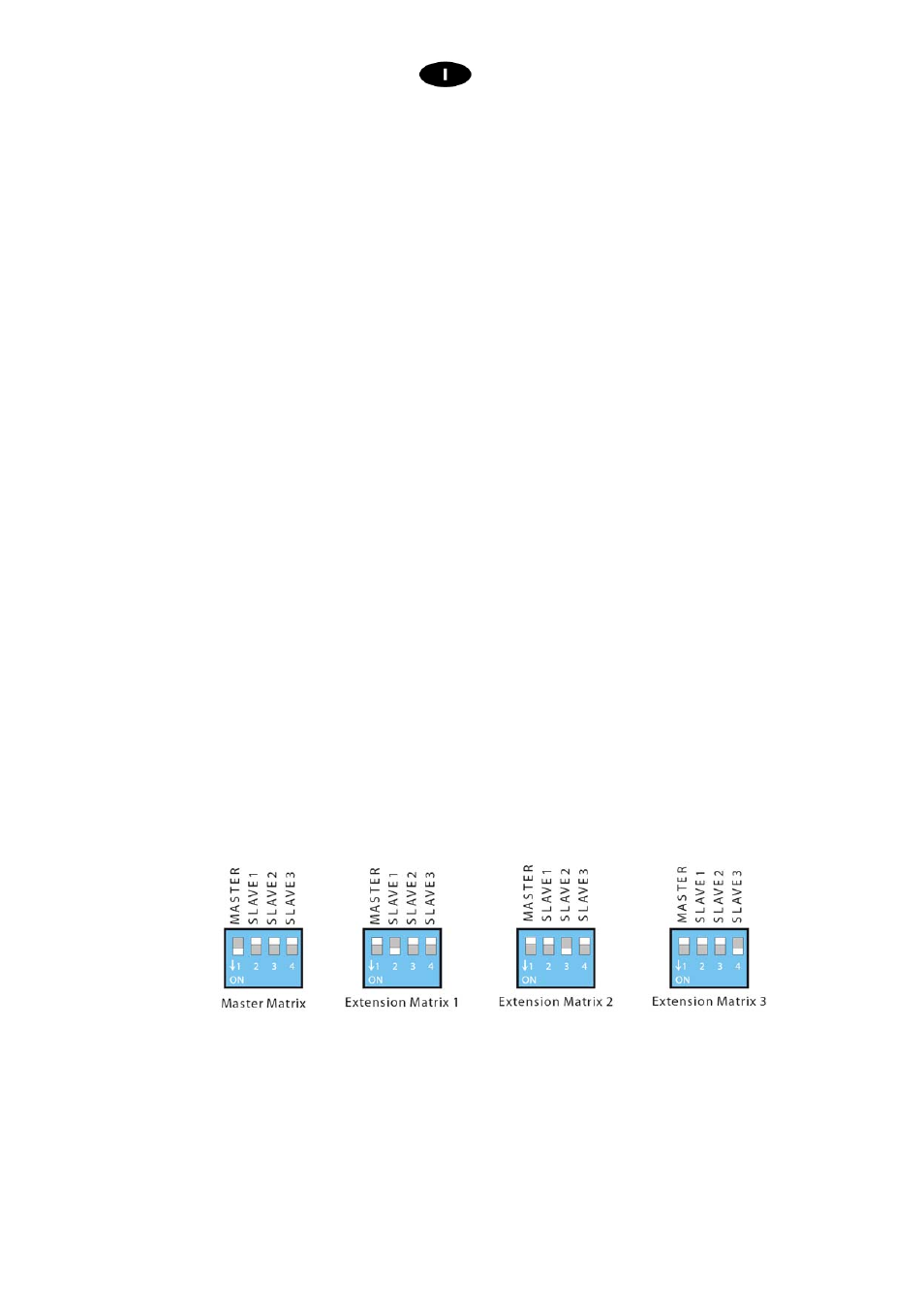

Nel caso più matrici vengano collegate in cascata impostare i DIP switch nella seguente maniera:
Nota:.
Nel caso di sistema a più matrici nelle matrici SLAVE, gli 8 ingressi delle sorgenti sonore , l’ingresso
MIC1 e i 2 ingressi per le console di il paging BM8X8 saranno disabilitati.
Tutte le unità SLAVE collegate all'unità MASTER useranno solo gli ingressi sopra descritti della
matrice Master.
Su tutte le matrici saranno comunque attivi tutti gli ingressi per i controlli remoti R88, R88L e LOC02.
