12

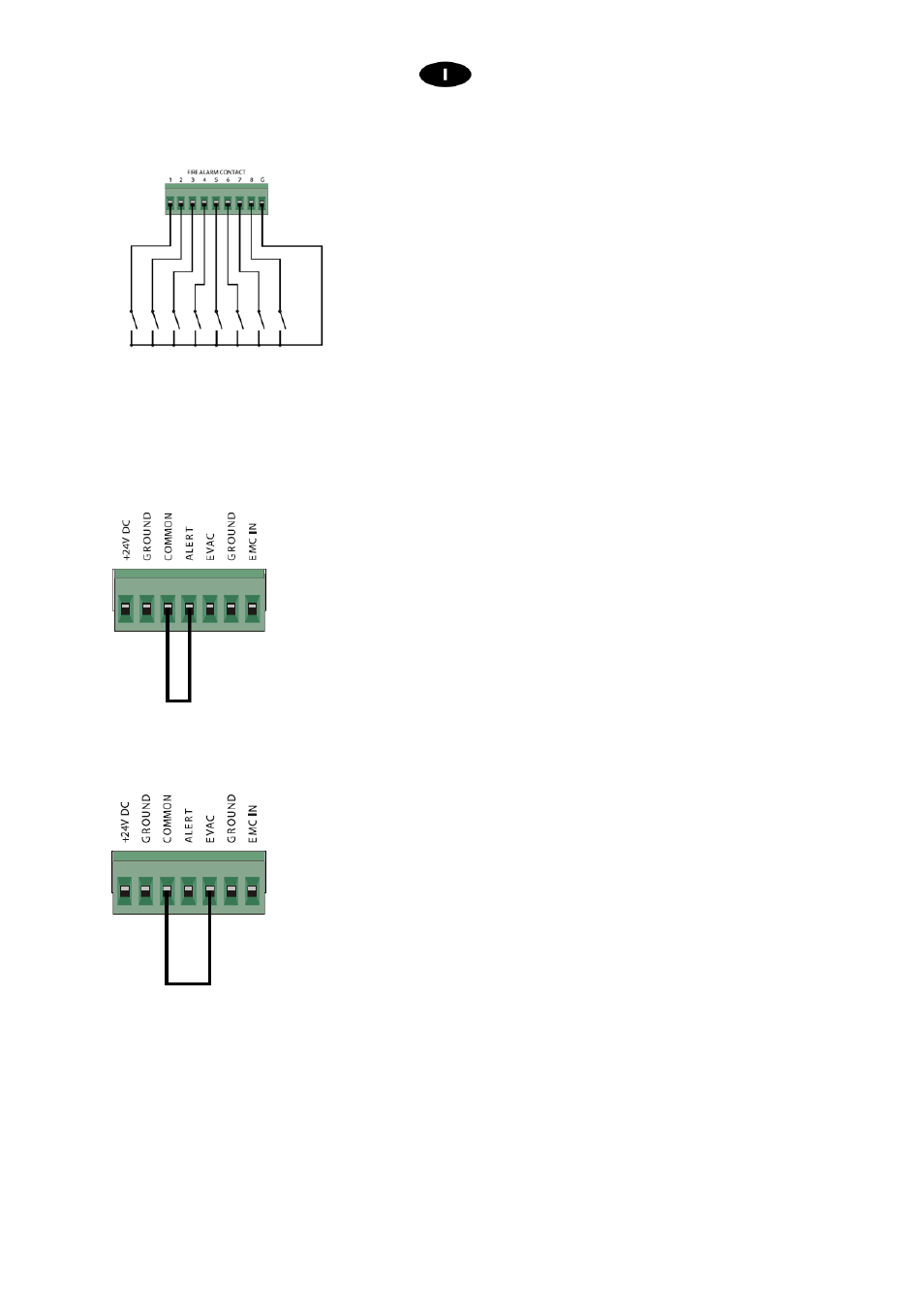

6. FIRE ALARM CONTACT
La matrice dispone di 3 toni sirena distinti. TONO SIRENA “BASE”, TONO “EVAC” e TONO “ALERT”
La MATRIX88 dispone di 8 contatti di zona (1÷8) e un comune (G)
normalmente aperti.
Per tutto il tempo in cui uno o più contatti di zona e il comune (G) saranno
cortocircuitati, nelle corrispondenti zone sarà inviato un tono Sirena tipo:
“ALERT”, “ “EVAC” o BASE”.
Fintanto che i contatti permangono in chiusura, l’allarme a sirena sarà
riprodotto nelle rispettive zone con priorità massima sugli altri segnali
audio
Esempio: Se chiudo in cortocircuito i 2 contatti 1–G e 4 –G invierò il tono di sirena contemporaneamete alle
Zone n°1 e n°4, tutte le altre zone continueranno a funzionare normalmente.
Riproduzione del Tono Sirena “ALERT”
Per far in modo che alla chiusura dei contatti FIRE ALARM CONTACT, come
descritto precedentemente, venga riprodotto il tono sirena “ALERT” ponticellare
ALERT e COMON del morsetto (fig.2 rif .7).
Riproduzione del Tono Sirena “EVAC”
Per far in modo che alla chiusura dei contatti FIRE ALARM CONTACT, come
descritto precedentemente, venga riprodotto il tono sirena “EVAC” ponticellare
EVAC e COMON del morsetto (fig.2 rif .7).
Riproduzione del Tono Sirena “BASE”
Per far in modo che alla chiusura dei contatti FIRE ALARM CONTACT, come descritto
precedentemente, venga riprodotto il tono sirena “BASE” non eseguire alcun ponticello
Nota:
Ogni contatto agisce solo sulla propria MATRIX88 nel caso di un sistema esteso con più MATRIX88
collegate in cascata i contatti di allarme possono essere gestiti in maniera indipendente
