13

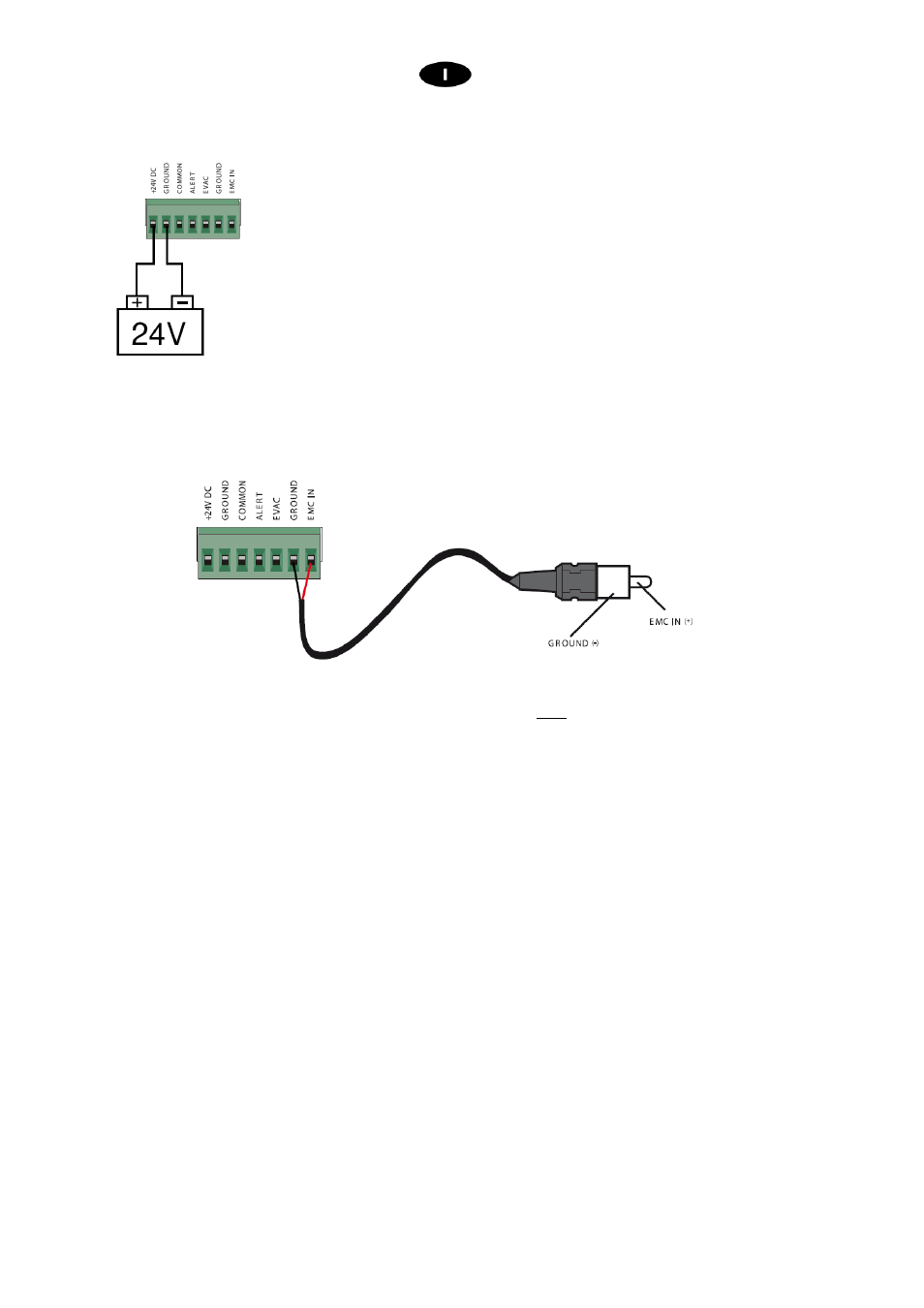

7. MORSETTO A 7 POLI
Alimentazione di Emergenza (+24V DC – GROUND):
Morsettiera per alimentazione 24VDC in emergenza. La MATRIX88 è predisposto
per il funzionamento in EMERGENZA con una tensione continua esterna a
24VDC applicabile ai rispettivi morsetti
Nota
Se l’alimentazione in continua è fornita mediante l’utilizzo di una batteria,
informiamo l’utente che il dispositivo non è in grado di provvedere all’eventuale
ricarica della stessa
Comando sirena allarme ( COMMON - ALERT – EVAC):
Vedere il punto 6. FIRE ALARM CONTACT
Ingresso per generatore di messaggi (GROUND – EMC IN):
Collegare tra GROUND e EMC l’uscita Audio (0 dB) di un generatore di messaggio (tipo proel DIGI8).
L’ingresso è dotato di funzione “VOX prioritario”, pertanto la matrice rileva automaticamente
l’attivazione del messaggio su quest’ingresso e lo invia a tutte le zone con la massima priorità (rispetto
a tutti gli altri segnali audio).
Nota:
- L’ingresso è particolarmente utile se si vuole inviare in caso di pericolo un messaggio vocale
preregistrato di Evacuazione o Allerta da un generatore di messaggio (Proel DIGI8) interfacciato
con la centrale antincendio.
- In un sistema esteso con più MATRIX88 collegate in cascata, collegare il generatore automatico
di messaggi in parallelo su tutti gli ingressi EMC IN in maniera che in tutte le zone venga diffuso
lo stesso messaggio.
8. LINE1 ÷ LINE4
Ingressi di linea con connettore RCA stereo richiamabili dal pannello frontale o dai controlli remoti.
Collegare a quest’ingresso una sorgente sonora esterna (lettore CD, MP3, DVD ecc.)
Nota
Essendo il sistema mono, l'eventuale ingresso stereo verrà combinato per ottenere un'uscita mono
9. GAIN
I livelli del segnale d'ingresso della sorgente di linea del sistema possono essere regolati da 190 mV a
200mV tramite il controllo di guadagno. Equalizzare i guadagni dei diversi ingressi in maniera che il livello
del volume in uscita sulla zona rimanga costante quando si passa da una sorgente all'altra.
10. LINE5 ÷ LINE8
Ingressi bilanciati linea/micro su morsetti EUROBLOC richiamabili dal pannello frontale o dai controlli
remoti.Collegare a quest’ingresso una sorgente sonora esterna (lettore CD, MP3, DVD ecc.) o un segnale
microfonico.
Nota
Una volta collegato l’ingresso impostare il selettore di sensibilità secondo quanto riportato al punto
successivo.
