82

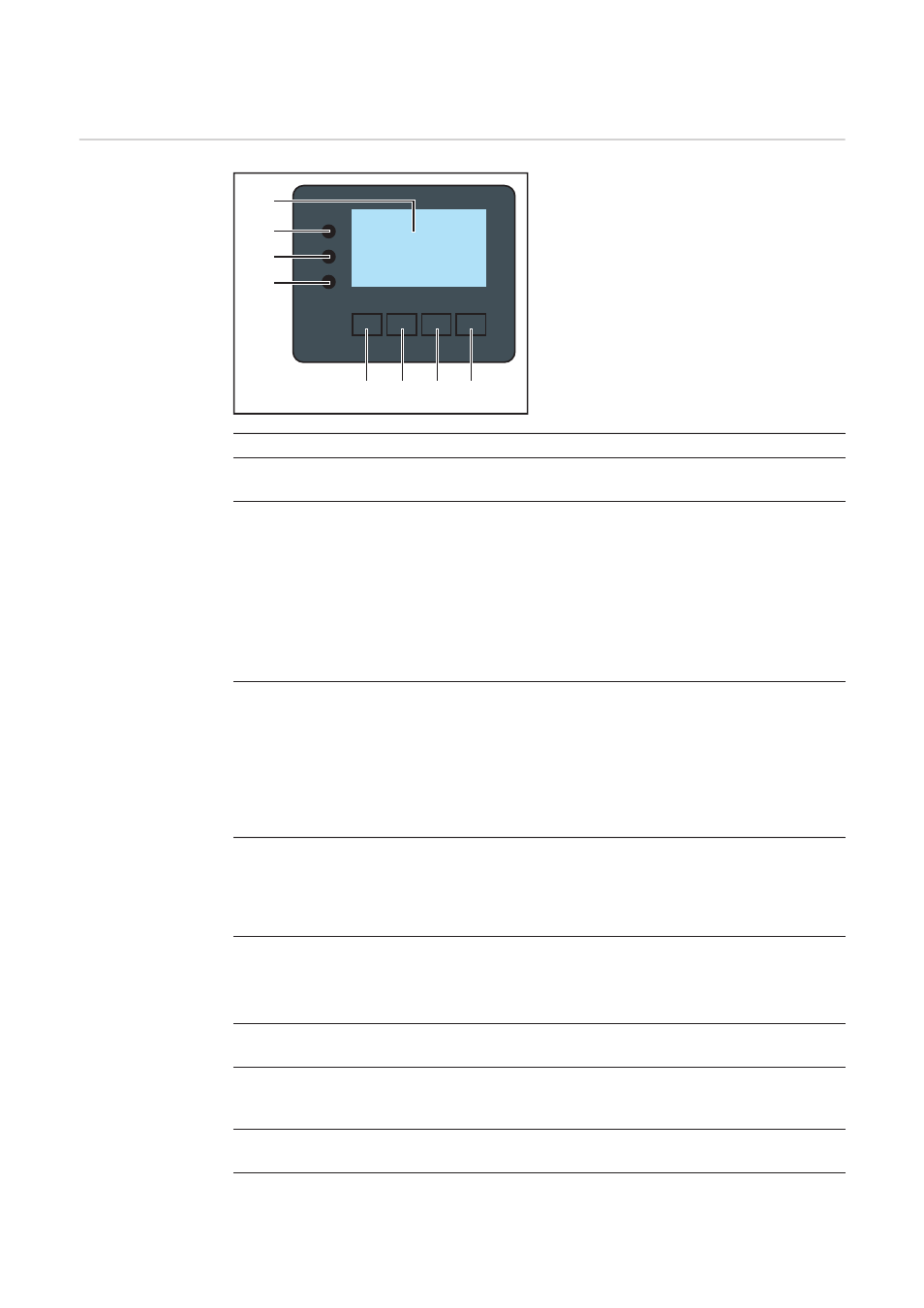

Elementi di comando e spie
Elementi di co-
mando e spie
I tasti sono capacitivi, per cui l'umettazione con acqua può pregiudicarne il funzionamento.
Per mantenere il funzionamento ottimale dei tasti, se necessario, asciugarli con un panno.
Num. Descrizione
(1) Display
Per visualizzare valori, impostazioni e menu.
LED di controllo e di stato
(2)
LED di stato generico
Si accende
-
quando sul display viene visualizzato un messaggio di stato (con luce ros-
sa in caso di errore, con luce arancione in caso di avviso)
- in caso di interruzione del funzionamento con alimentazione di rete
- durante la gestione degli errori (l'inverter attende l'annullamento o la riso-
luzione di un errore verificatosi).
(3) LED Avvio (arancione)
Si accende quando
-
l'inverter si trova nella fase di avvio automatico o di autotest (non appena i
moduli solari, dopo il sorgere del sole, iniziano a erogare potenza sufficien-
te)
- l'inverter è stato azionato dal menu di setup nella modalità standby (= spe-
gnimento manuale del funzionamento con alimentazione di rete)
- il software dell'inverter viene aggiornato.
(4) LED Stato di funzionamento (verde)
Si accende
-
se l'impianto fotovoltaico, dopo la fase di avvio automatico dell'inverter,
funziona senza problemi
- fintanto che ha luogo il funzionamento con alimentazione di rete.
Tasti funzione, occupati da varie funzioni a seconda della selezione:
(5)
Tasto "Sinistra/su"
Per navigare verso sinistra e verso l'alto.
(6) Tasto "Giù/destra"
Per navigare verso il basso e verso destra.
(7) Tasto "Menu/Esc"
Per passare a un altro livello di menu.
Per uscire dal menu di setup.
(8) Tasto "Enter"
Per confermare una selezione.
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
