2 fili Modbus RTU (RS485):
D-
Dati Modbus -
D+ Dati Modbus +
Alimentazione int./est.
-
GND
+ U
int
/ U
ext
Uscita della tensione interna 12,8 V
oppure
ingresso per una tensione d'alimentazione esterna
> 12,8-24 V CC (+ 20%)
Ingressi digitali: 0-3, 4-9
Livello di tensione: low = da min. 0 V a max. 1,8 V; high = da min. 3 V a max. 24 V
CC (+20%).
Correnti di entrata: a seconda della tensione di entrata; resistenza di entrata = 46
kOhm.
Uscite digitali: 0-3
Potere di apertura con alimentazione tramite la scheda a innesto Fronius Datama-
nager 2.0: 3,2 W complessivamente per tutte e 4 le uscite digitali.
Potere di apertura con alimentazione tramite un alimentatore esterno da min. 12,8
a max. 24 V CC (+20%), collegato a Uint/Uext e GND: 1 A, 12,8-24 V CC (a secon-
da dell'alimentatore esterno) per ciascuna uscita digitale.
Il collegamento alle I/O viene eseguito tramite la spina di accoppiamento compresa
nella fornitura.
(8) Base dell'antenna
Per avvitare l'antenna WLAN.

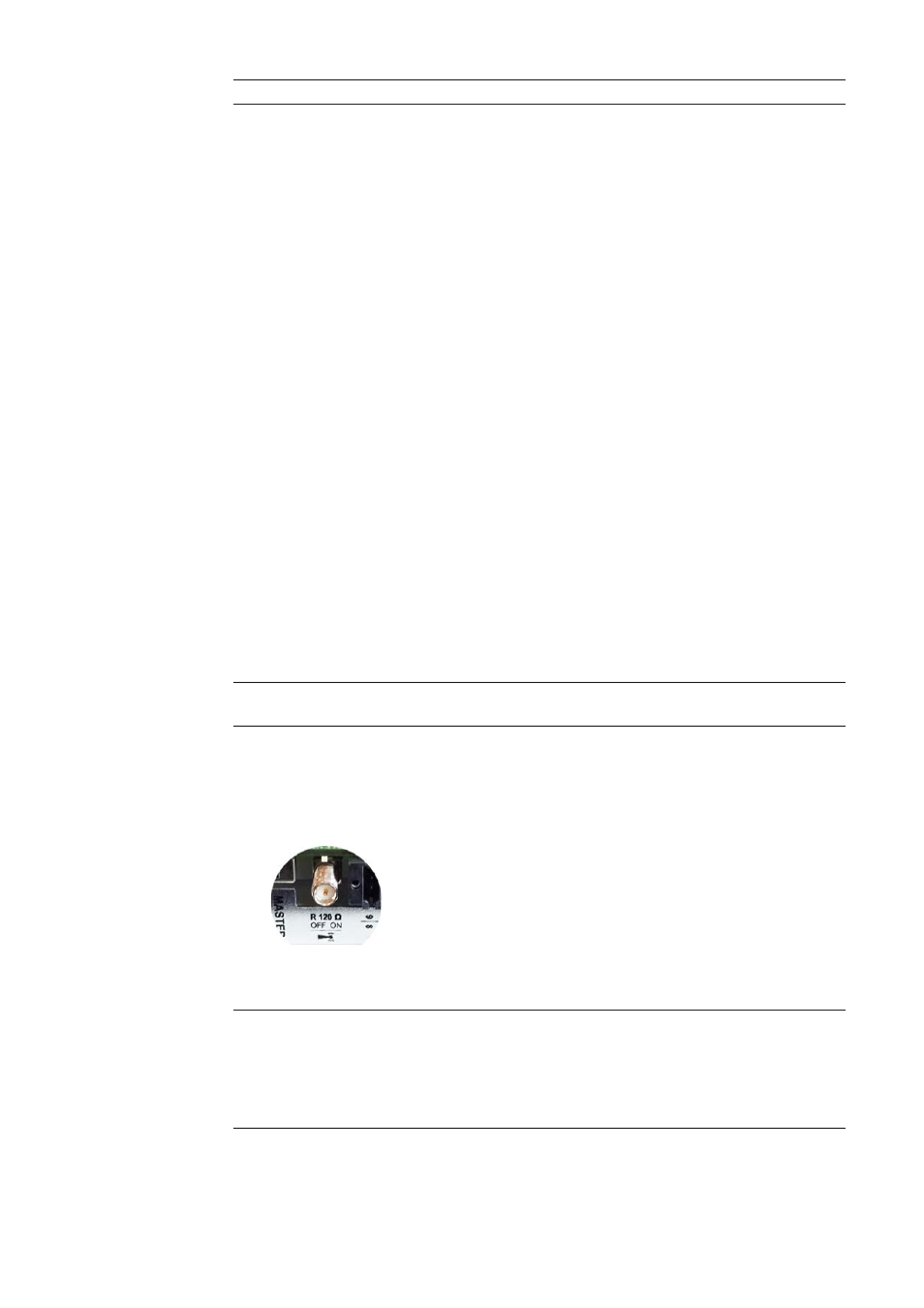

(9) Terminazione interruttore Modbus (per Modbus RTU)
Terminazione bus interno con resistenza 120 ohm (sì/no).
Interruttore posizionato su "on": resistenza 120 ohm della terminazione attiva.
Interruttore posizionato su "off": nessuna resistenza della terminazione attiva.
IMPORTANTE! All'interno di un bus RS485, la resistenza della terminazione per il
primo e l'ultimo apparecchio deve essere attiva.
(10) Interruttore master/slave Fronius Solar Net
Per passare dal funzionamento master a quello slave all'interno dell'anello della
Fronius Solar Net.
IMPORTANTE! Nel funzionamento slave tutti i LED sulla scheda a innesto Fronius
Datamanager 2.0 sono spenti.
N. Funzione
