HEIDENHAIN CNC PILOT 4290 477
6.12 Assegnazione di at
tr
ibuti

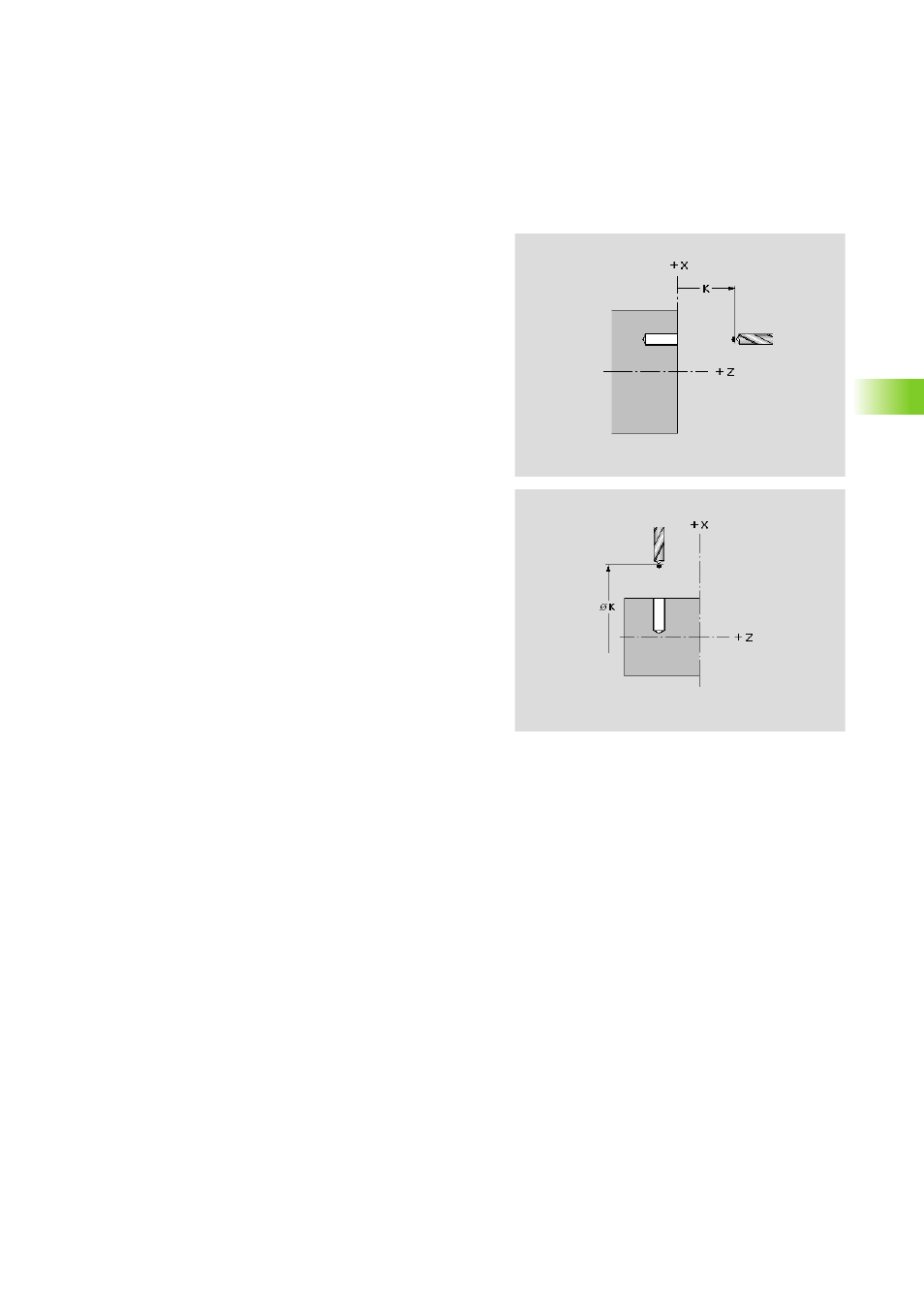

Attributo di lavorazione "Foratura – Piano di
ritorno"
L'attributo di lavorazione definisce il piano di ritorno di una foratura.
Prima/dopo la lavorazione di foratura la punta si posiziona sul "piano di
ritorno" (foratura superficie cilindrica: diametro).
Assegnazione di attributo di lavorazione "Piano di ritorno":
U Selezionare "Attributi > Attributo di lavorazione >
Foratura > Piano di ritorno" nel menu Pezzo finito
U Attivare la foratura. TURN PLUS apre la finestra di
dialogo "Piano di ritorno foratura".
U Definire il piano di ritorno
Attributo di lavorazione "Combinazioni di
foratura"
L'attributo di lavorazione influisce sulla selezione dell'utensile. TURN
PLUS supporta le seguenti combinazioni di utensili:
„ Svasatura centrata: punta da centri NC (tipo 32*); utensile
alternativo: punta da centri (tipo 31*)
„ Svasatura foro: punta a scalino (tipo 42x)
„ Foratura con filettatura: punta per filettare (tipo 44*)
„ Foratura e alesatura: punta Delta (tipo 47*)
Assegnazione di attributo di lavorazione "Combinazione di foratura":
U Selezionare "Attributi > Attributo di lavorazione > Foratura >
Svasatura centrata (o Svasatura foro, Foratura con filettatura,
Foratura e alesatura)" nel menu Pezzo finito
U Attivare la foratura
U TURN PLUS assegna l'attributo di lavorazione
Parametri
K Piano di ritorno. Posizione della punta prima/dopo la lavorazione
di foratura.
