4.26 La
v
o
ra
zione superficie cilindr
ica
Lineare superficie cilindrica G111

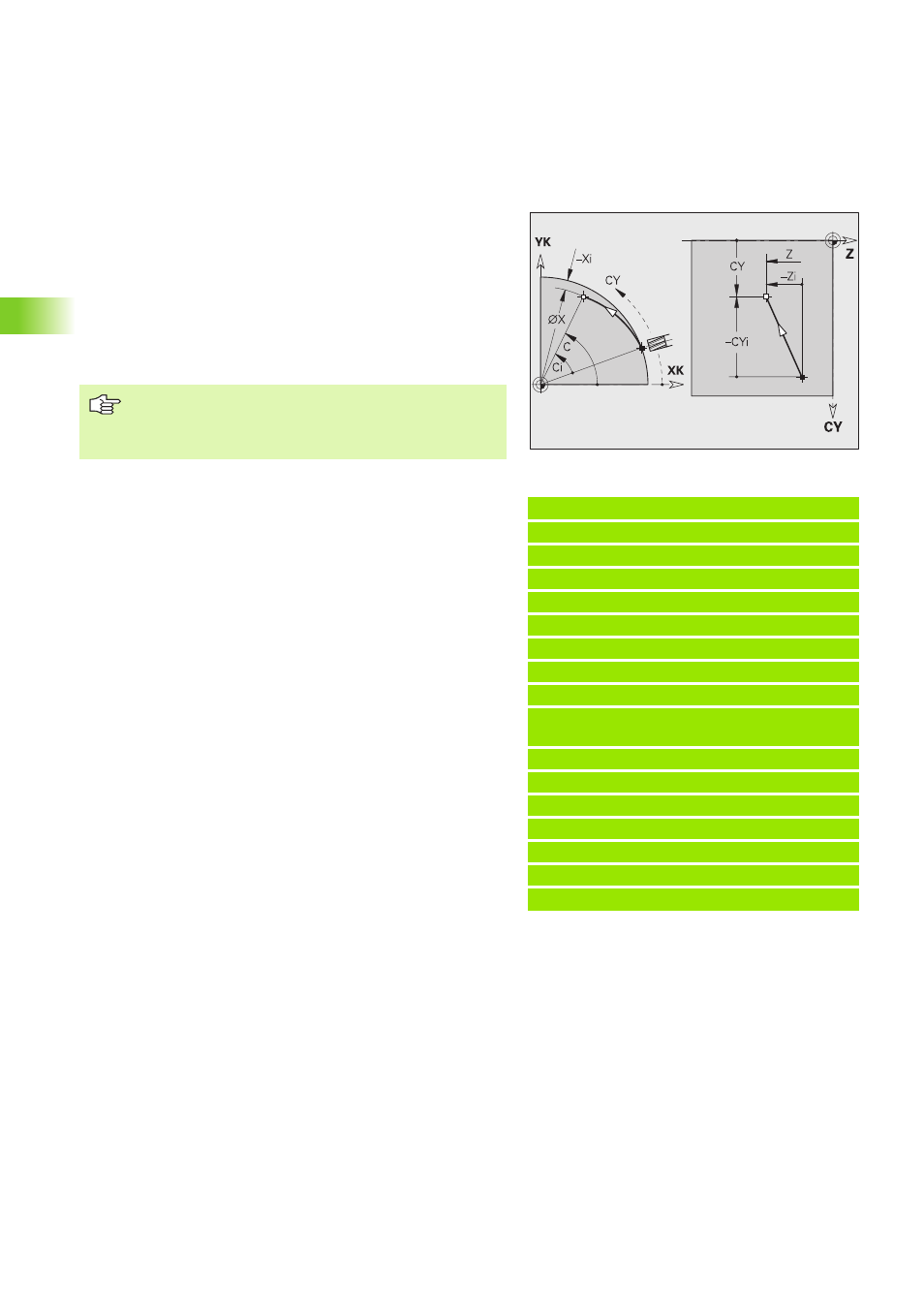

L'istruzione G111 trasla con avanzamento lineare al "Punto finale".
Esempio: G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40 [Percorso lineare superficie
cilindrica]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .
Parametri
Z Punto finale
C Angolo finale – Direzione angolare: vedere grafica di supporto
CY Punto finale come quota percorso (riferimento: sviluppo
superficie cilindrica con Diametro di riferimento G120)
X Punto finale (quota diametrale) – (default: posizione X attuale)
Programmazione:
„ Z, C, CY: assoluto, incrementale o modale
„ Programmare Z – C o Z – CY
