HEIDENHAIN CNC PILOT 4290 363
5.1 Il modo oper
a
tiv
o
Simulazione

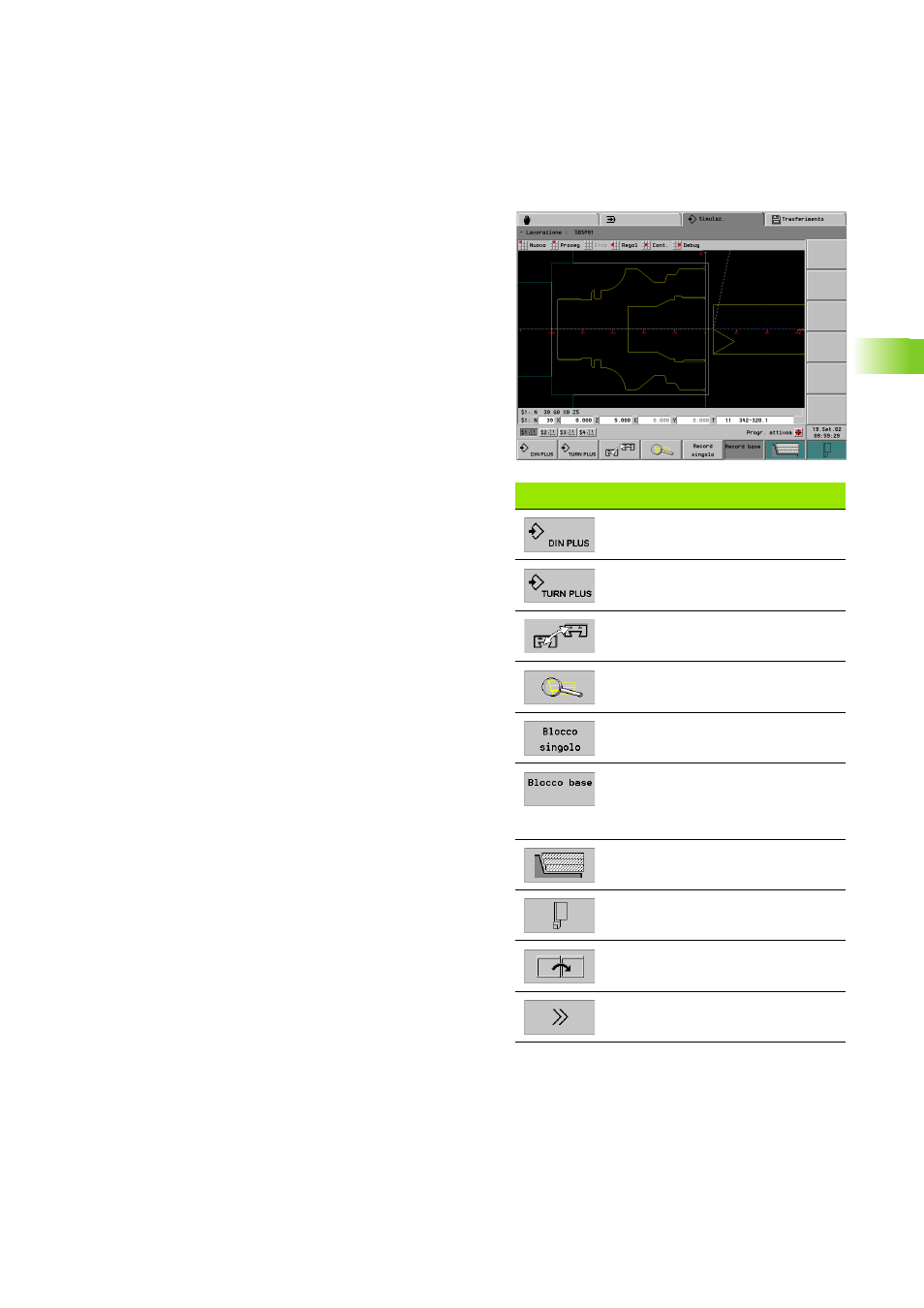

Ripartizione dello schermo, softkey
Ripartizione dello schermo
1 Riga Info: sottomodo operativo della simulazione, programma NC
simulato
2 Finestra di simulazione: la lavorazione viene rappresentata in un
massimo di tre finestre
3 Visualizzazione blocchi: blocco NC programmato – in alternativa
visualizzazione di variabili
4 Visualizzazione posizione: numero di blocco NC, valori di posizione,
informazioni sull'utensile – in alternativa dati di taglio
5 Icone di slitta
6 Stato della simulazione, stato dello spostamento origine
Softkey
Passaggio al modo operativo
DIN PLUS
Passaggio al modo operativo
TURN PLUS
Passaggio alla slitta successiva
Attivazione dello zoom
Modo esecuzione singola:
stop dopo ogni blocco NC sorgente
Modo blocco base:
stop dopo ogni elemento di profilo
oppure dopo ogni percorso di
traslazione
Rappresentazione dei percorsi: linea
o traccia (di taglio)
Rappresentazione dell'utensile:
punto luminoso o utensile
Passa alla successiva finestra di
simulazione
Nelle finestre di dialogo richiamo
della successiva "selezione"
