5.6 F
u
nzioni di debugging
Visualizzazione variabili
Visualizzazione variabili permanente: invece del blocco NC
sorgente la simulazione visualizza quattro "variabili selezionate" sotto la
finestra di simulazione.

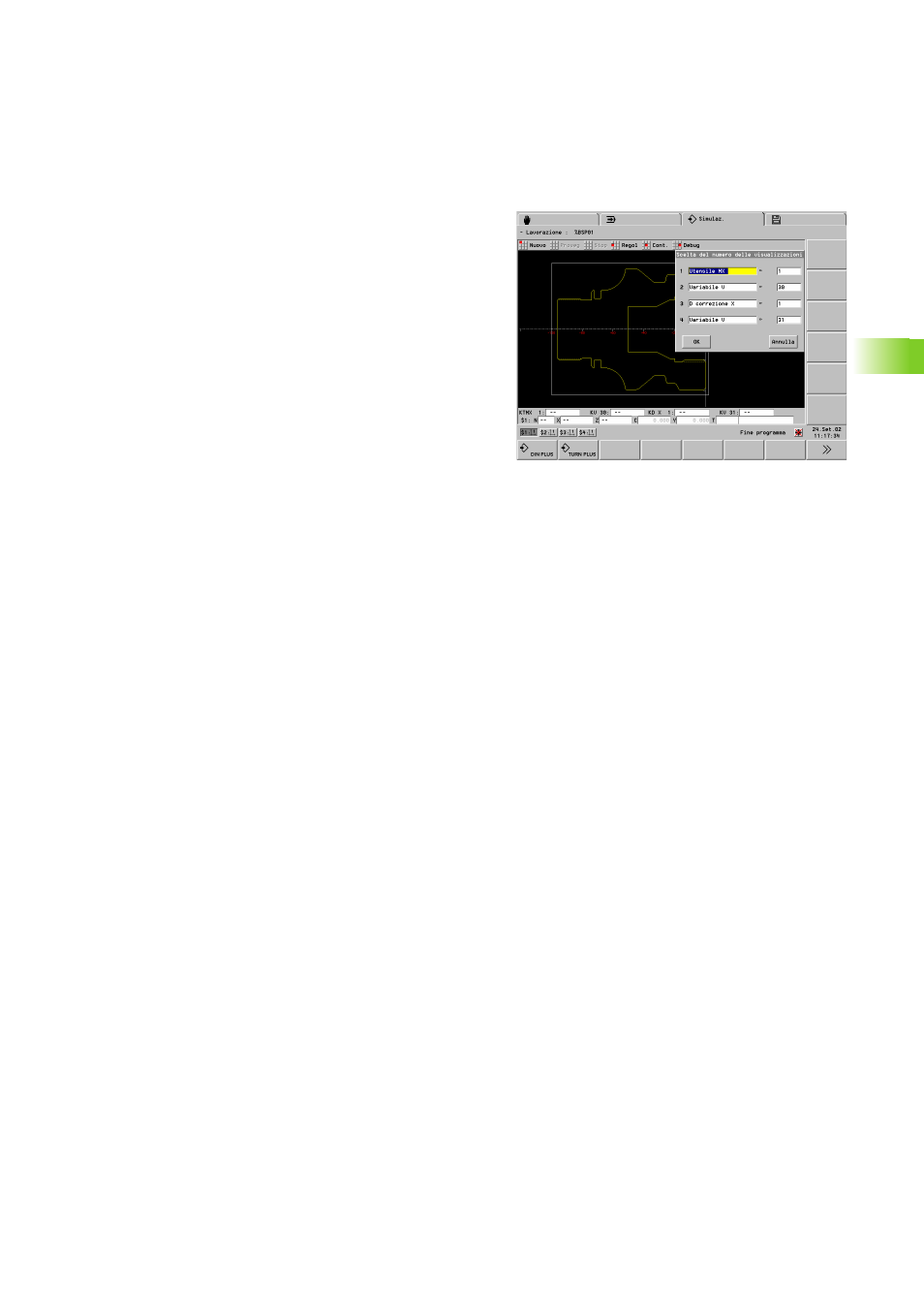

Selezione delle variabili:
U
Selezionare "Debug > Visualizzazione variabili > Attivare
visualizzazione": la simulazione apre la finestra di dialogo "Selezione
visualizzazione".
U
Impostare il tipo e il numero di variabile
Attivazione della visualizzazione variabili:
U
Con "Debug > Variabili/blocco sorgente" impostare la visualizzazione
variabili
Deselezione variabili:
U
Selezionare "Debug > Visualizzazione variabili > Azzerare
visualizzazione": la simulazione cancella le variabili selezionate.
Visualizzazione di variabili # nella finestra di dialogo:
U
Selezionare "Debug > Visualizzazione variabili > Tutte le variabili #". La
simulazione visualizza le variabili nella finestra di dialogo "Variabili #".
Navigazione all'interno della finestra di dialogo:
U
"freccia in alto/basso" oppure "pagina avanti/indietro"
Visualizzazione di variabili V nella finestra di dialogo:
U
Selezionare "Debug > Visualizzazione variabili > Tutte variabili V": la
simulazione apre la finestra di dialogo "Visualizzazione V" per i seguenti
dati.
Tipo di variabile
Numero della prima variabile da visualizzare
U
La simulazione visualizza le variabili nella finestra di dialogo "Variabili V"
Navigazione all'interno della finestra di dialogo:
U
"freccia in alto/basso" oppure "pagina avanti/indietro"
