HEIDENHAIN CNC Pilot 4290 V7.1 - Manuale (Pagina 263)

HEIDENHAIN CNC PILOT 4290 263
4.27 Cicli di fr
esat
ur
a

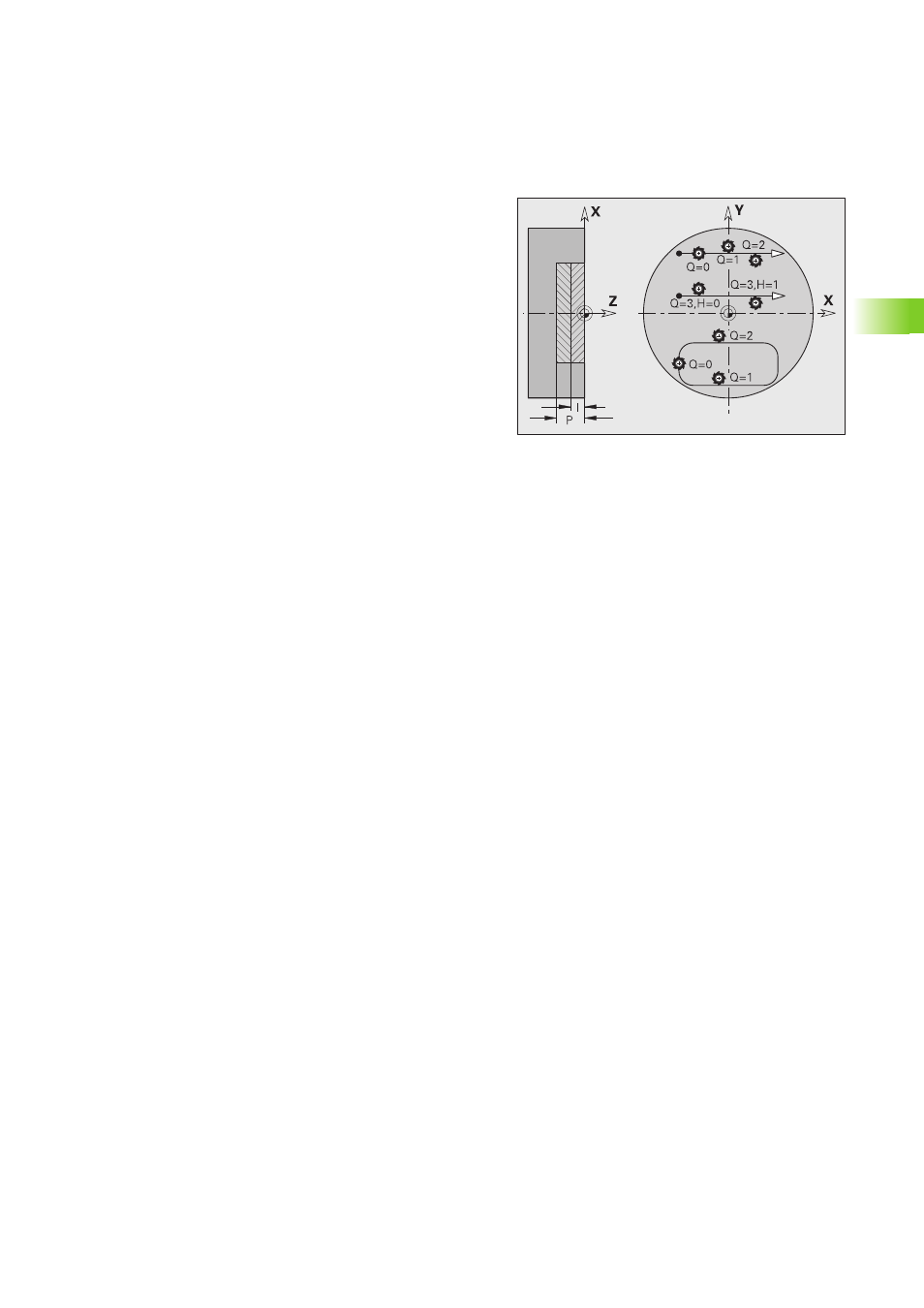

G840 – Determinazione delle posizioni di preforatura
La "G840 A1 .." determina le posizioni di preforatura e le memorizza
sotto il riferimento indicato in "NF". Programmare solo i parametri
riportati nella tabella seguente.
Vedere anche:
„ G840 – Principi fondamentali: Pagina 262
„ G840 – Fresatura: Pagina 264
Parametri – Determinazione delle posizioni di preforatura
Q Tipo di ciclo (= Posizione di fresatura)
„ Profili aperti. Nelle sovrapposizioni "Q" definisce se viene
lavorata la prima area (dal punto di partenza) o l'intero
profilo.
„ Q=0: centro fresa sul profilo (posizione di preforatura =
punto di partenza).
„ Q=1: lavorazione a sinistra del profilo. Nelle
sovrapposizioni considerare solo la prima area del profilo.
„ Q=2: lavorazione a destra del profilo. Nelle
sovrapposizioni considerare solo la prima area del profilo.
„ Q=3: non ammesso
„ Q=4: lavorazione a sinistra del profilo. Nelle
sovrapposizioni considerare l'intero profilo.
„ Q=5: lavorazione a destra del profilo. Nelle
sovrapposizioni considerare l'intero profilo.
„ Profilo chiuso
„ Q=0: centro fresa sul profilo (posizione di preforatura =
punto di partenza).
„ Q=1: fresatura interna
„ Q=2: fresatura esterna
„ Q=3..5: non ammesso
NS Numero di blocco – inizio parte del profilo
„ Figure: numero di blocco della figura
„ Profilo libero chiuso: primo elemento del profilo (non punto
di partenza)
„ Profilo aperto: primo elemento del profilo (non punto di
partenza). "NS – NE" stabilisce la direzione del profilo.
NE Numero di blocco – fine parte del profilo
„ Figure, profilo libero chiuso: nessun inserimento
„ Profilo aperto: ultimo elemento del profilo
„ Il profilo è composto da un elemento:
„ Nessuna immissione: lavorazione in direzione del profilo
„ NS=NE programmato: lavorazione in senso contrario al
profilo
